《2025年教材完全解读九年级物理上册人教版》

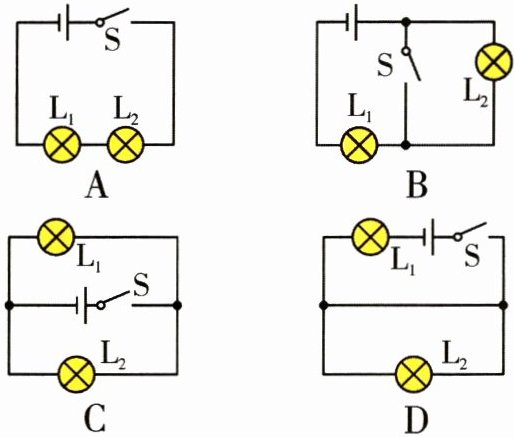

1. (知识点1·能力点1)以下电路,开关S闭合后,两灯并联的是(C)

答案： 1.C [解析]由A图可知,开关S闭合后,电路中只有一条电流路径,则两灯是串联的,A不符合题意;由B、D图可知,开关闭合后,灯L₂被短接,只有灯L₁发光,B、D不符合题意;由C图可知,开关S闭合后,两灯并列连接,即两灯是并联的,C符合题意。

2. (知识点3·能力点1)小明学习了电学知识后,给县交通局建议,在中学校门口安装红绿指示灯,以不同颜色的变化保证行人的安全,据你对交通指示灯的了解,可以推断出(D)
A.红、黄、绿灯都是串联
B.红灯与黄灯串联后再与绿灯并联
C.红、黄、绿灯没有关系
D.红、黄、绿灯都是并联

答案： 2.D [解析]路口的红、绿、黄灯,红灯亮停止行驶,绿灯亮时开始行驶,黄灯亮时越过停车线继续行驶,未越过停车线的等待;路口的红、绿、黄灯都能单独工作,互相不影响,可以推断红、黄、绿三灯是并联的。

3. (知识点2·能力点1)如图所示的电路图中,要使灯泡$L_1$和$L_2$组成并联电路,应该是(C)

A.只闭合开关$S_3$
B.同时闭合开关$S_1$和$S_3,$断开$S_2$
C.同时闭合开关$S_1$和$S_2,$断开$S_3$
D.只闭合开关$S_2$

答案： 3.C [解析]只闭合S₃时电流只有一条路径,电流依次流经灯泡L₁、L₂和开关S₃,属串联电路,A不符合题意;同时闭合开关S₁和S₃,断开S₂时,电流会不经用电器直接从电源正极流向负极,属电源短路,是错误的,B不符合题意;同时闭合开关S₁和S₂,断开S₃时,电流有两条路径,分别流经灯泡L₁和L₂,属并联电路,C符合题意;只闭合开关S₂时电流只有一条路径且只流经灯泡L₁,D不符合题意。

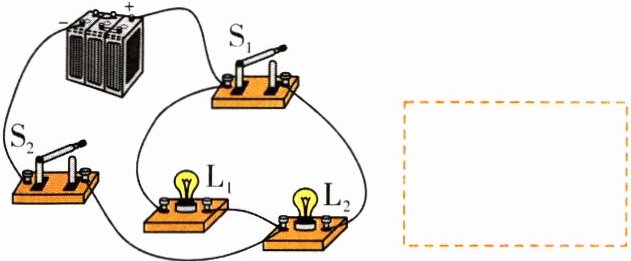

4. (能力点2)根据实物图画出对应的电路图且标出对应的字母。

答案：
4.如图所示。 [解析]由实物图可知,两灯并联,开关S₂在干路上控制整个电路,开关S₁在L₂支路上,由此画出电路图如图所示。

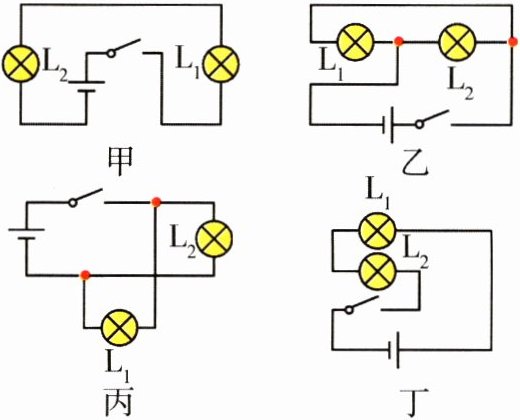

5. (知识点1·能力点1)在如图所示的电路中,属于并联电路的是(B)

A.甲、乙
B.乙、丙
C.乙、丁
D.甲、丁

答案： 5.B [解析]甲、丁中,两个灯泡首尾顺次连接,电路只有一条电流路径,故两灯泡是串联的;乙、丙中,两个灯泡“头头”相连、“尾尾”相连,电路有两条电流路径,因此灯泡是并联连接。

6. (知识点3·能力点1)电路中有两盏灯,当开关闭合时两盏灯同时亮,断开时两盏灯同时熄灭,则这两盏灯的连接方式(A)
A.可能串联也可能并联
B.一定是串联
C.一定是并联
D.以上说法都不对

答案： 6.A [解析]如果两盏灯串联,则开关闭合时,两盏灯同时亮,断开开关时,两盏灯同时熄灭;如果两盏灯并联,开关在干路上,则同样可以让两盏灯同时亮同时熄灭,故两盏灯连接的方式可以是串联也可以是并联。

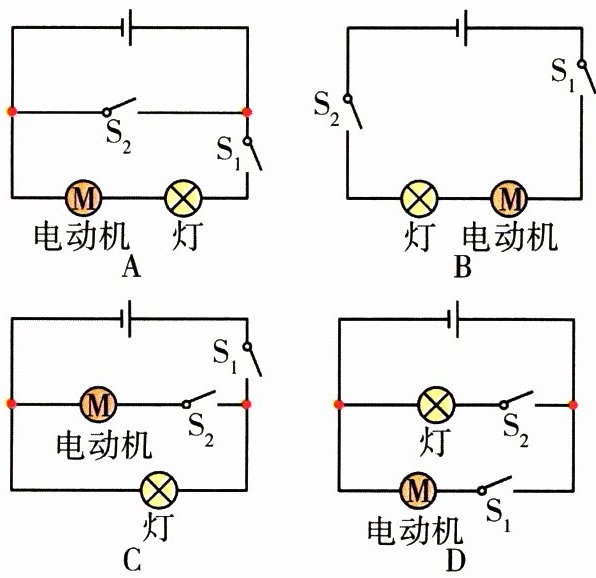

7. (知识点3·能力点1)如图是新一代代步工具电动独轮车,依靠电力驱动低碳环保。当电源开关$S_1$闭合时指示灯亮起,独轮车处于待机状态,再当人站在独轮车上时开关$S_2$自动闭合,电动机才能启动,开始运动。下列图所示电路设计符合上述要求的是(C)

答案： 7.C [解析]由题知,当电源开关S₁闭合时指示灯亮起,人站在独轮车上时开关S₂自动闭合,电动机才能启动,所以,指示灯和电动机并联,开关S₁控制干路,开关S₂控制电动机。A图中开关S₂闭合后,会发生电源短路现象,A不符合题意;B图中指示灯和电动机串联,B不符合题意;C图中指示灯和电动机并联,开关S₁控制干路,开关S₂控制电动机,C符合题意;D图中开关S₁控制电动机,开关S₂控制指示灯,故D不符合题意。
