3. (知识点 1) 如图所示,在“探究串联电路中电压的规律”时,小雨同学用电压表测出 $ U_{ab} = 3 $ V、$ U_{bc} = 3 $ V、$ U_{ac} = 6 $ V,在表格中记录数据后,下一步应该做的是(D)。

A.整理器材,分析数据,得出结论
B.对换灯 $ L_{1} $ 和 $ L_{2} $ 的位置,再测出一组电压值
C.改变电源电压,再测出几组电压值
D.换用不同规格的小灯泡,再测出几组电压值

答案： D 【解析】用电压表测出ab、bc、ac两端的电压分别为$U_{ab}=3\ V$、$U_{bc}=3\ V$、$U_{ac}=6\ V$,说明两个小灯泡是同一个规格的,接下来的操作是换用不同规格的小灯泡,再测出几组电压值,然后分析数据,这样的结论才具有普遍性。

4. (知识点 2) 如图所示,在探究并联电路的电流、电压关系时,小明把不同规格的两个灯泡接入电路中,用电流表测出通过 A、B、C 三点的电流分别为 $ I_{A} $、$ I_{B} $、$ I_{C} $。用电压表测出两个灯泡电压和电源两端电压分别为 $ U_{B} $、$ U_{C} $、$ U $。则 $ I_{A} $、$ I_{B} $、$ I_{C} $ 三者之间的关系是$I_{A}=I_{B}+I_{C}$；$ U_{B} $、$ U_{C} $、$ U $ 三者之间的关系是$U=U_{B}=U_{C}$。

答案： $I_{A}=I_{B}+I_{C}$ $U=U_{B}=U_{C}$ 【解析】由题知,两灯并联在电路中,因为并联电路中,各个支路电流之和等于干路电流,所以$I_{A}=I_{B}+I_{C}$。因为并联电路中,各个支路两端电压相等,且等于电源电压,所以$U=U_{B}=U_{C}$。

5. (知识点 1) 小明选用两节新电池,两个小灯泡,一个电压表,用如图甲电路来探究“串联电路的电压特点”。



(1) 电压表在接入电路前,在不清楚被测部分电路两端电压的情况下,通常要选择电压表大量程进行试触。

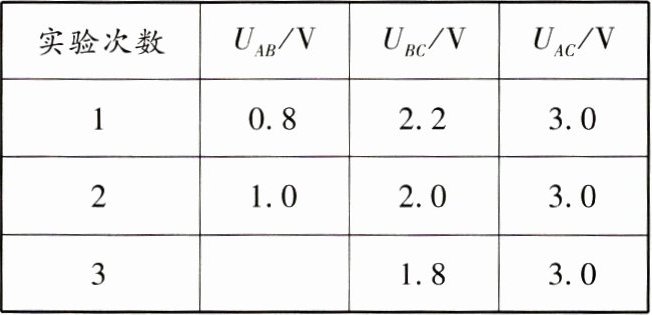

(2) 用电压表分别测出 A 与 B、B 与 C、A 与 C 两点间的电压为 $ U_{AB} $、$ U_{BC} $、$ U_{AC} $,得到的数据记录在上表中。分析实验数据,第三次测量时,AB 两端电压表的示数如图乙,则此时灯 $ L_{1} $ 两端的电压为1.2V。通过分析上表可得到串联电路的电压特点是：串联电路电源电压等于各用电器两端电压之和。
(3) 由表中实验数据可知：小明主要通过A的方式来进行多次实验。
A. 更换不同规格的小灯泡
B. 更换不同的电源
C. 同时更换了电源和小灯泡
(4) 小明在测量了灯 $ L_{1} $ 两端的电压后,断开开关,然后将电压表的 B 端不动,A 端松开,接到 C 接线柱上,测量 $ L_{2} $ 两端的电压,这一做法存在的问题是电压表正负接线柱接反了。
(5) 同桌小雨按照电路图甲连接而成的实物图丙是错误(填“正确”或“错误”)的,此时闭合开关,电压表的示数为3V。

答案：
(1)试触
(2)1.2
(3)A
(4)电压表正负接线柱接反了
(5)错误 3
【解析】
(1)电压表在接入电路前,在不清楚被测部分电路两端电压的情况下,通常要选择电压表大量程进行试触。
(2)由题图乙知,电压表选用小量程,分度值为0.1 V,则此时灯$L_{1}$两端的电压为1.2 V。通过分析实验数据可得到串联电路的电压特点是:串联电路电源电压等于各用电器两端电压之和。
(3)由表中实验数据可知,电路的总电压不变,B、C错误;AB和BC两端电压的比值是不同的,故小明主要通过更换不同规格的小灯泡的方式来进行多次实验,选A。
(4)小明在测量灯$L_{1}$两端的电压时,电压表与A相连的为电压表正接线柱,电压表与B相连的为电压表负接线柱;断开开关,然后将电压表的B端不动,A端松开,接到C接线柱上,则电流从电压表负接线柱流入了,即这一做法存在的问题是电压表正负接线柱接反了。
(5)题图甲中,两灯串联,电压表测灯$L_{1}$的电压,而小雨连接的实物图中,电压表与灯$L_{1}$串联后再与灯$L_{2}$并联,是错误的,此时闭合开关,电压表的示数接近电源电压,为3 V。
