《2025年教材完全解读九年级物理上册人教版》

例 2021·泉州培元中学期中
4 - 2. 小满暑假坐火车去北京,在火车上发现车厢后面有两个厕所,只有当两个厕所的门都关上时,车厢指示灯才会发光,指示牌才会显示“厕所有人”字样,提醒旅客两个厕所都有人。请你把图中的各元件符号连接成符合上述设计要求的电路图。

答案：

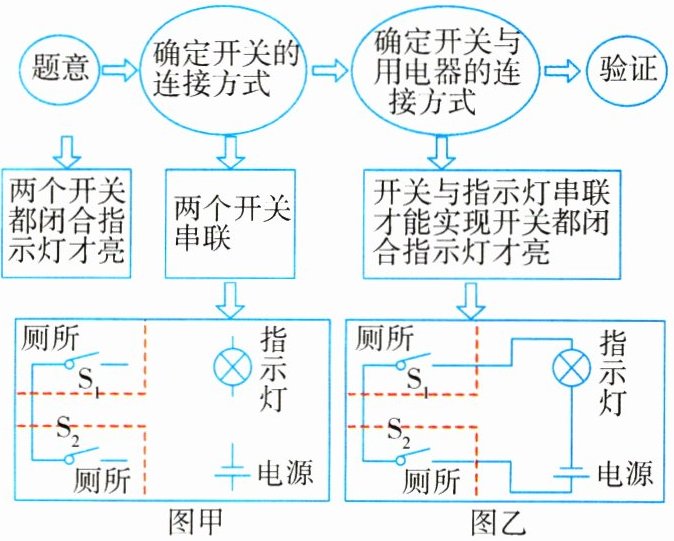

解 分析题意可知电路中只有一个用电器,分析过程如下。

答 如图乙所示。

例 2021·南宁二中月考

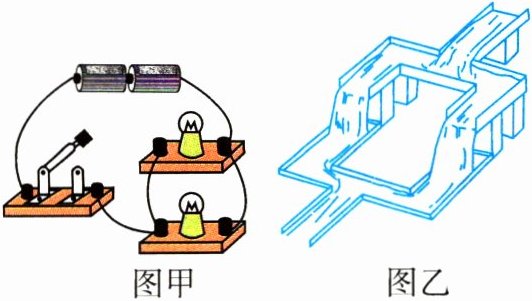

1. 如图所示,图甲中的两个灯泡是并联(填“串联”或“并联”)的,用图乙中的水流可以类比该电路中的电流。

答案： 解 图甲中两个灯泡并列连接,干路电流分成两条支路电流,流经两个灯泡,所以两个灯泡是并联的。类比法是研究物理问题的方法之一。常把电流与水流类比,图乙中水流的干流分为两支流,可以类比为图甲电路中的电流。
答 并联 电流
