《2025年教材完全解读九年级物理上册人教版》

1. (知识点1)如图是滑动变阻器的结构示意图,正确的使用方法是使滑片滑动时,接入电路的阻值发生变化,AB、AC、BD、CD四种接法都是可用的。某同学连接该变阻器前,观察到变阻器的铭牌上标有“$50\Omega$ $1A$”的字样,这表明此变阻器最大电阻值是$50\Omega$,允许通过的最大电流是$1A$。

答案： AB AC BD CD 最大电阻值 允许通过的最大电流

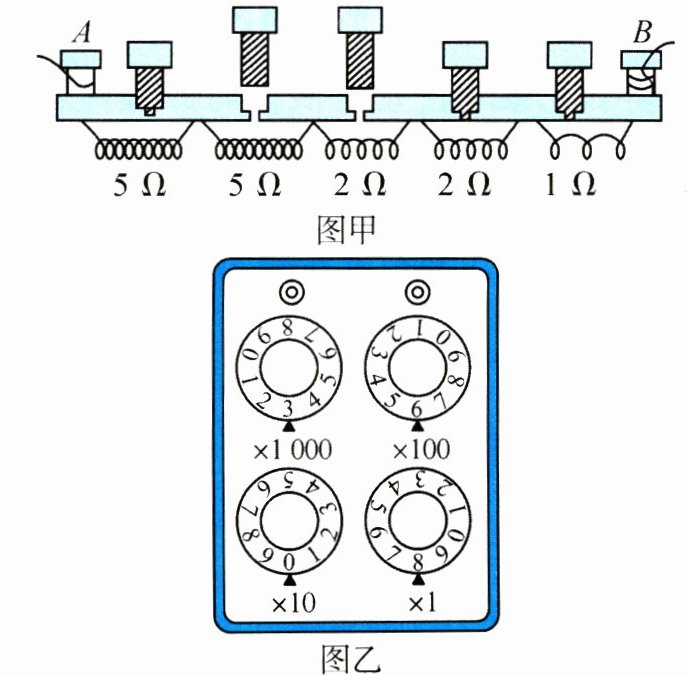

2. (能力点2)如图甲所示是插入式电阻箱的结构示意图,图中$A$、$B$两个接线柱之间的电阻值是7Ω；如图乙所示是旋盘式电阻箱的面板示意图,此时电阻箱的读数是3608Ω。

答案： 7Ω 3608Ω 【解析】当铜塞插入时,则该铜塞处的电阻丝就会短路,这部分电阻不连入,由题图甲可知,A、B两个接线柱之间的电阻是5Ω+2Ω=7Ω;由题图乙可知,电阻箱接入电路的阻值R=3×1000Ω+6×100Ω+0×10Ω+8×1Ω=3608Ω。

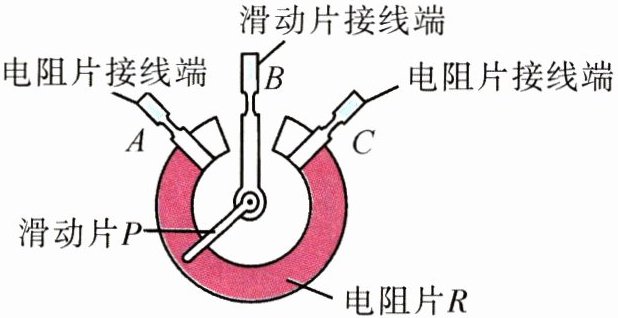

3. (知识点3)一种变阻器结构如图所示,若顺时针旋转滑动片$P$(B)。

A.当电路连接$A$、$C$两接线端时,电阻值将变小
B.当电路连接$A$、$B$两接线端时,电阻值将变小
C.当电路连接$A$、$C$两接线端时,电阻值将变大
D.当电路连接$B$、$C$两接线端时,电阻值将变小

答案： B 【解析】当电路连接A、C两接线端时,整个电阻片都接入电路,滑动片移动,电路的电阻不变,故A、C错误;当电路连接A、B两接线端时,滑动片沿顺时针方向转动时,连入电路的电阻片的长度变小,即电阻变小,故B正确;当电路连接B、C两接线端时,滑动片沿顺时针方向转动时,连入电路的电阻片的长度变大,即电阻变大,故D错误。

4. (2021·深圳期末·知识点2)如图所示,使用滑动变阻器时,下列四种连接方法中不能调节小灯泡发光的强弱的是(D)。
A.
B.
C.
D.

答案： D 【解析】A图中滑动变阻器和灯泡串联,左右移动滑片时,能改变灯泡的电压和电流,从而调节灯泡发光的强弱,故A不符合题意;B图中滑动变阻器和灯泡串联,上下移动滑片时,能改变灯泡的电压和电流,从而调节灯泡发光的强弱,故B不符合题意;C图中滑动变阻器和灯泡串联(滑片右侧的电阻丝接入电路),左右移动滑片时,能改变灯泡的电压和电流,从而调节灯泡发光的强弱,故C不符合题意;D图中滑动变阻器和灯泡并联,因并联电路中各支路独立工作、互不影响,所以滑片移动时,灯泡两端的电压、通过的电流均不变,灯泡的亮度不变,且当滑动变阻器接入电路的阻值为零时,形成电源短路,故D符合题意。

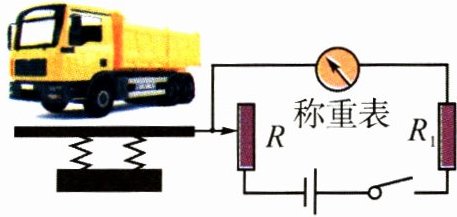

5. (2019·西宁中考·知识点3)高速公路收费站对过往的超载货车实施计重收费,某同学结合所学物理知识设计了如图所示的计重秤原理图,以下说法正确的是(D)。

A.称重表其实是一个电压表
B.电路中的$R_1$是没有作用的
C.当车辆越重时,$R$连入电路的阻值越大
D.当车辆越重时,称重表的示数越大

答案： D 【解析】称重表与电阻串联,应为电流表,故A错误;当物体很重时,滑片滑到最下端,如果没有电阻R₁,会造成电源短路,烧坏电源和称重表,因此电路中的R₁具有保护称重表的作用,故B错误;当车辆越重时,滑片向下滑,R连入电路的阻值越小,电路的总电阻越小,对电流的阻碍作用越小,电路的电流越大,称重表的示数越大,故C错误、D正确。
