《2025年教材完全解读九年级物理上册人教版》

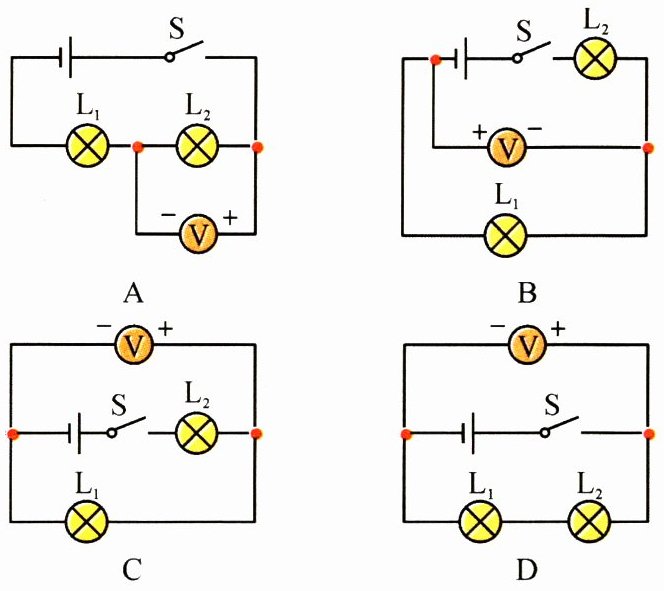

3. (知识点3·能力点2)如图所示的电路图中,能用电压表正确测出灯泡$L_1$两端电压的是(C)。

答案： C　[解析]两灯泡串联，电压表与灯泡L₂并联，并且正负接线柱正确，因此电压表测量灯泡L₂两端电压，故A不符合题意;两灯泡串联，电压表与灯泡L₁并联，但电压表的正负接线柱错误，故B不符合题意;两灯泡串联，电压表与灯泡L₁并联，并且正负接线柱正确，因此电压表测量灯泡L₁两端电压，故C符合题意;两灯泡串联，电压表并联在电源两端，并且正负接线柱正确，因此电压表测量电源的电压，故D不符合题意。

4. (知识点1、2)电压是形成电流的原因,电源是提供电压的装置。电压的单位是伏特,用符号V表示。测量电压的仪器叫电压表,在电路图中用符号表示。

答案： 电压　电压　伏特　V　电压　　[解析]电压使电路中形成电流，电源是提供电压的装置;电压的单位是伏特，用符号V表示。测量电压的仪器叫电压表，在电路图中用符号表示。

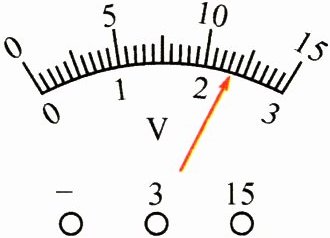

5. (知识点2)如图所示的电压表,若选$0\sim3V$的量程,读数是2.3$V$；选$0\sim15V$的量程,读数是11.5$V$。

答案： 2.3　11.5　[解析]由图可知，当电压表选的量程为0~3V时，分度值为0.1V，示数为2.3V;当电压表选的量程为0~15V时，分度值为0.5V，示数为11.5V。

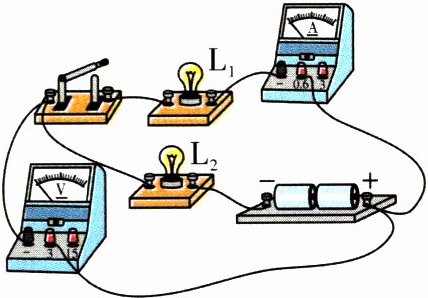

6. (知识点3·能力点2)如图所示,与实物一致的电路图是选项中的(B)。


A.
B.
C.
D.

答案： B　[解析]由图可知，电流从电源的正极出来后，先后经过电流表、灯泡L₁、开关、灯泡L₂回到电源的负极，所以该段电路为串联电路，电流表测量电路中的电流，电压表并联到了电流表、灯泡L₁、开关的两端，只有B图与实物图符合，故B图正确。

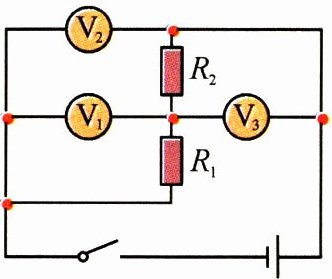

7. (知识点3·能力点2)下列关于该图说法正确的是(D)。

A.$R_1与R_2$并联
B.$V_1$测电源电压
C.$V_2测R_1$两端电压
D.$V_3测R_2$两端电压

答案： D　[解析]由图知，闭合开关，电流从正极出发，经R₂、R₁回到负极，所以两只电阻串联;电压表V₂并联在电源两端，所以测量电源电压;电压表V₁并联在R₁两端，所以测量R₁两端电压;电压表V₃并联在R₂两端，所以测量R₂两端电压，选项D说法正确。

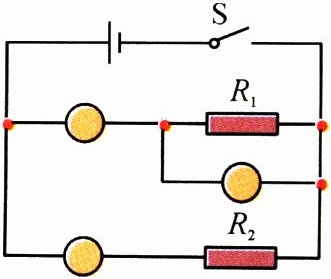

8. (2020·上海中考·能力点2)在如图所示电路的“$◯$”里填上适当的电表符号。要求：闭合开关$S$,各电路元件均能正常工作。

答案：
如图所示。[解析]根据电路图可知，上面的电表与R₁串联，所以它是电流表；中间的电表与灯泡R₁并联，因此为电压表；下面的电表与R₂串联，因此为电流表。
