《2025年教材完全解读九年级物理上册人教版》

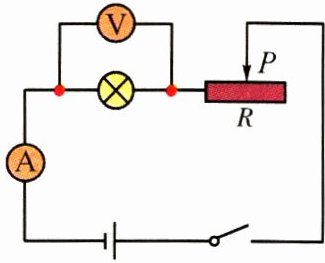

6. (知识点·能力点 2)如图所示电路,电源电压不变,不考虑温度对电阻的影响。当滑动变阻器$R的滑片P$向右移动时,以下判断完全正确的是(C)。

A.电流表示数变大,灯泡变亮
B.电压表示数变大,灯泡变暗
C.电压表示数变小,灯泡变暗
D.电压表示数不变,灯泡变亮

答案： C 【解析】由图示电路图可知,灯泡与滑动变阻器串联,电流表测电路电流,电压表测灯泡两端电压;将滑动变阻器滑片P向右移动时,接入电路中的电阻变大,电路中的总电阻变大,由$I=\frac{U}{R}$可知,电路中的电流变小,即电流表的示数变小,灯泡变暗;由$U=IR$可知,灯泡两端的电压变小,即电压表的示数变小。故C正确,A、B、D错误。

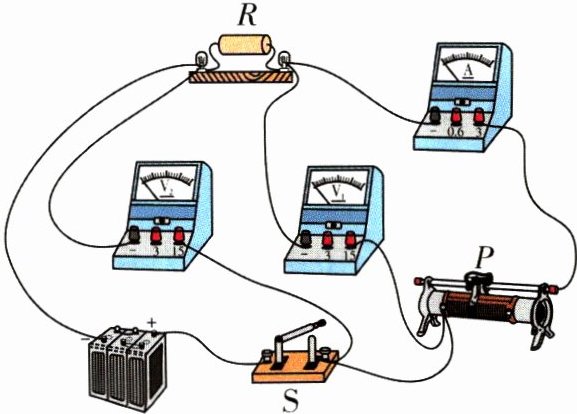

7. (2020·泰州中考·能力点 2)如图所示电路,电源电压保持不变,开关$S$闭合后,在滑动变阻器滑片$P$向左移动的过程中,下列说法正确的是(C)。

A.电压表$V_{1}$示数变大,电流表$A$示数变大
B.电压表$V_{1}$示数不变,电压表$V_{2}$示数变小
C.电压表$V_{2}$示数不变,电流表$A$示数变大
D.电压表$V_{1}$示数变大,电压表$V_{2}$示数变小

答案： C 【解析】由题图可知,滑动变阻器与定值电阻R串联,电压表$V_{1}$测量滑动变阻器两端的电压,电压表$V_{2}$测量电源电压,电流表测量电路中的电流;在滑动变阻器滑片P向左移动的过程中,滑动变阻器接入电路的电阻变小,总电阻变小,由$I=\frac{U}{R}$可知,此时电路中的电流变大,即电流表的示数变大;由$U=IR$可知,定值电阻R两端的电压变大,由于串联电路中电源电压等于各用电器两端的电压之和,所以滑动变阻器两端的电压变小,即电压表$V_{1}$的示数变小;由于电源电压保持不变,所以电压表$V_{2}$的示数不变。故选C。

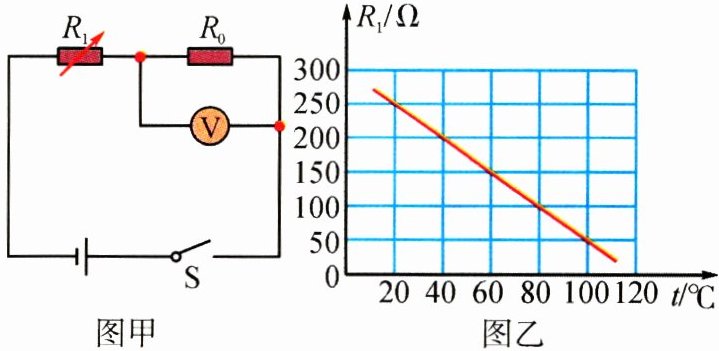

8. (2022·成都模拟·知识点·能力点 3)在创客比赛中,晓光设计了一个暖箱温度显示器,如图甲所示,其原理是利用电压表的示数表示暖箱内的温度,已知电源电压恒定为$4V$,$R_{0}的阻值为150\Omega$,$R_{1}$是热敏电阻,图乙是它的阻值—温度的关系图像,电压表的量程为$0\sim3V$,则暖箱内的最高温度是______$^{\circ}C$。

100

答案： 100 【解析】由图像可知,当温度升高时,热敏电阻$R_{1}$的阻值减小,电路的总电阻减小,由$I=\frac{U}{R}$可知,电路中的电流变大,电压表的示数变大,所以当电压表的示数为3 V时,暖箱内的温度最高;因串联电路中各处的电流相等,所以,此时电路中的电流:$I=\frac{U_{0大}}{R_{0}}=\frac{3\ {V}}{150\ \Omega}=0.02\ {A}$,因串联电路中总电压等于各分电压之和,所以,热敏电阻$R_{1}$两端的电压:$U_{1}=U-U_{0大}=4\ {V}-3\ {V}=1\ {V}$,此时热敏电阻的阻值:$R_{1}=\frac{U_{1}}{I}=\frac{1\ {V}}{0.02\ {A}}=50\ \Omega$,由图像可知,暖箱内的最高温度是$100\ {^{\circ}C}$。

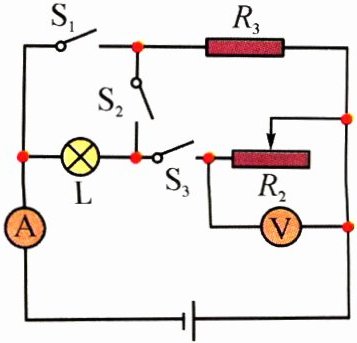

9. (能力点 1、2)如图所示电路,电源电压恒定不变,只闭合$S_{3}$时,电压表示数为$2.5V$；闭合$S_{1}$、$S_{2}$、$S_{3}$时,流过$R_{3}的电流为0.4A$,电压表的示数为$6V$,此时$R_{2}= R_{3}$；只闭合$S_{1}$、$S_{3}$时,将$R_{2}$滑片滑至左端,流过灯泡的电流为$0.5A$,则

(1) 只闭合$S_{3}$时,灯泡两端的电压为多少？
(2) 闭合$S_{1}$、$S_{2}$、$S_{3}$时,电流表示数为多少？
(3) 闭合$S_{1}$、$S_{3}$时,电流表与电压表的示数分别为多少？

答案：
(1)闭合$S_{1}$、$S_{2}$、$S_{3}$时,灯泡被短接,$R_{2}$与$R_{3}$并联,电压表测电源两端的电压,由电压表的示数为6 V可知,电源的电压$U=6\ {V}$;
(2)闭合$S_{1}$、$S_{2}$、$S_{3}$时,$R_{2}$与$R_{3}$并联,电流表测干路电流,且此时$R_{2}=R_{3}$,因并联电路中各支路两端的电压相等,且流过$R_{3}$的电流为0.4 A,所以,由$I=\frac{U}{R}$可知,此时通过$R_{2}$和$R_{3}$的电流相等,即$I_{2}=I_{3}=0.4\ {A}$,因并联电路中干路电流等于各支路电流之和,所以,干路电流表的示数:$I=I_{2}+I_{3}=0.4\ {A}+0.4\ {A}=0.8\ {A}$。
(3)闭合$S_{1}$、$S_{3}$时,将$R_{2}$滑片滑至左端时,滑动变阻器接入电路中的电阻为零,则与之并联电压表的示数为0 V,此时L与$R_{3}$并联,电流表测干路电流,此时流过灯泡的电流为0.5 A,因并联电路中各支路独立工作、互不影响,所以,通过$R_{3}$的电流仍为0.4 A,则干路电流表的示数:$I'=I_{L}+I_{3}=0.5\ {A}+0.4\ {A}=0.9\ {A}$。
