例2020.武汉中考改编
1.在探究电阻一定时电流与电压关系的

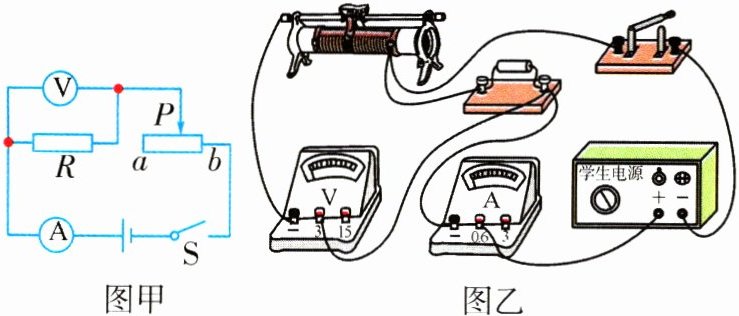

实验中,小强和小红设计的电路如图甲所示,电源电压3V保持不变。

(1)闭合开关前,滑动变阻器的滑片P应该置于______(填“a”或“b")端。
(2)小强同学按图甲正确连接电路,闭合
开关S,调节滑片P,得到的实验数据如表:


分析数据可知,应该将实验序号______组的数据删除,进而得出结论:电阻一定时,______。
(3)小红同学连接的电路如图乙所示,小强同学发现接错了根导线。请在这根导线上打“×”,并补画出正确的那根导线。

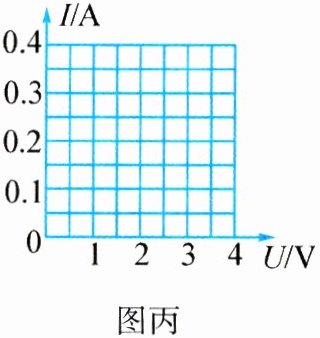

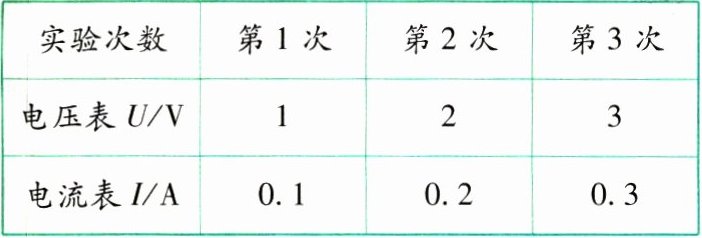

(4)小红在实验操作过程中保持______不变,闭合开关时,调节滑动变阻器的滑片P测了三组实验数据,如表所示,请根据该图表中数据在图丙中进行描点连线。


(5)在本实验中,滑动变阻器的作用除了保护电路外,主要是______。

答案：
解
(1)闭合开关前,滑动变阻器的滑片P
应该置于阻值最大处的α端。
(2)因电流随电压的变大而变大,第2组
数据不符合这个规律,故应该将实验序号
2组的数据删除;删去第2组数据,考虑到
误差因素,其他各组实验的电压与电流之
比:IU​= 0.15A0.6V​= 0.30A1.2V​= 0.38A1.5V​=
0.45A1.8V​,为一定值,进而得出结论:电阻一
定时,电流与电压成正比。

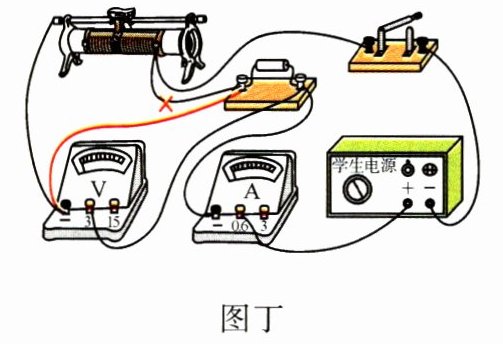

(3)原电路中,电压表测电源电压是错误
的,电压表应与电阻并联测电阻的电压,
如图丁所示。

(4)由于实验探究的

是电流与电压的关

系,所以应控制电阻

R不变;由图表中的

数据可在图中描出三

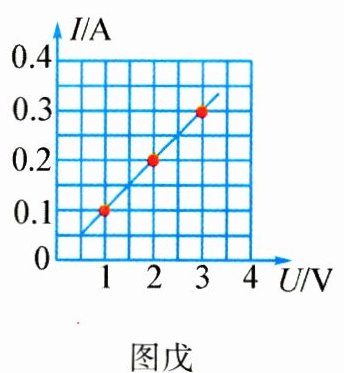

个点,然后用平滑直线连接各点即可,如图戊所示。

(5)本实验要求不断改变被测电阻R两端

的电压以达到研究电流与电压变化关系

的目的,滑动变阻器与被测电阻R串联，

改变滑动变阻器接入的阻值,可以使滑动

变阻器起到分担电压的作用,达到改变电

阻R两端电压的目的。

答

(1) $a$
(2) $2$；电流与电压成正比
(3) 在图乙中，从电压表右接线柱到定值电阻右接线柱的导线上打“×”，然后用导线将电压表右接线柱与定值电阻左接线柱相连
(4) 电阻；图丙中，横坐标每格代表$0.5V$，纵坐标每格代表$0.05A$，在坐标系中分别描出$(1,0.1)$、$(2,0.2)$、$(3,0.3)$三点，然后用平滑的曲线连接
(5) 改变定值电阻两端的电压
