《2025年教材完全解读九年级物理上册人教版》

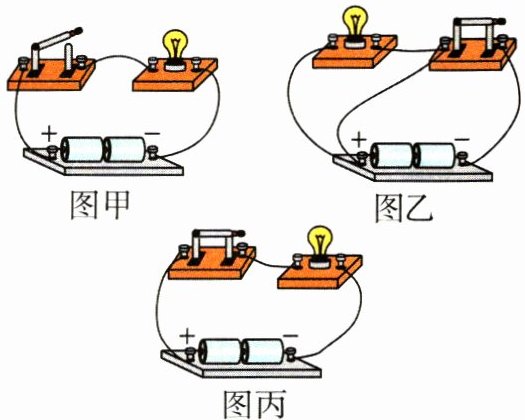

3. (2021·深圳期末·知识点4)对如图所示的三个电路的状态判断正确的是(A)。

A.甲断路、乙短路、丙通路
B.甲通路、乙短路、丙短路
C.甲断路、乙通路、丙短路
D.甲短路、乙断路、丙通路

答案： A 【解析】图甲电路中,由于开关断开,是断路;图乙电路中,由于灯泡两端并联了一根导线,直接将电源正、负两极连通,会引起电源短路;图丙电路中处处连通,是通路。

4. (知识点2)电路由电源、导线、用电器及开关四个部分构成,电路中要产生持续电流必须有电源,同时电路必须是接通的。

答案： 电源 导线 用电器 开关 电源 接通【解析】一个完整的电路由四部分组成:电源、导线、用电器和开关。电路中能产生持续电流的条件:电路中要有电源,同时电路必须是通路。

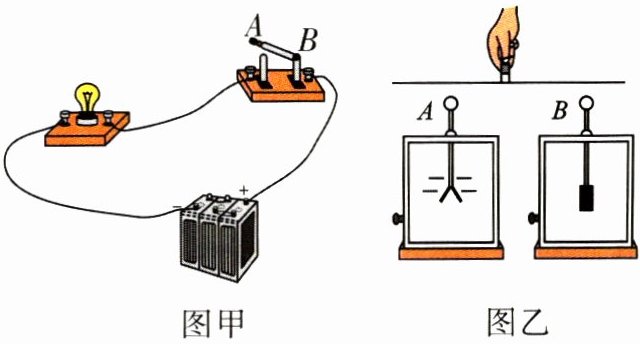

5. (知识点1·能力点2)闭合图甲电路中的开关,灯泡发光,用带绝缘柄的金属棒把图乙中的两个验电器连接起来的瞬间(验电器原本带电情况如图乙所示),下列说法正确的是(D)。

A.金属棒中自由电子定向移动的方向是由B到A
B.金属棒中的电流方向是由A到B
C.开关中的电流方向是由A到B
D.开关中自由电子定向移动的方向是由A到B

答案： D 【解析】由于验电器A带负电,金属棒连接A、B后,电子由A移动到B,故金属棒中自由电子定向移动的方向是由A到B,故A错误;金属棒中的电流方向与自由电子的移动方向相反,即由B到A,故B错误;在电源的外部,电流的方向是从正极流向负极,故开关中电流方向是由B到A,故C错误;开关中电流方向是由B到A,故开关中自由电子定向移动的方向是由A到B,故D正确。

6. (2021·来宾期末·知识点2)如图所示,一个移动电源正在给手机电池充电,此时该手机的电池相当于(A)。

A.用电器
B.开关
C.导线
D.电源

答案： A 【解析】在给手机电池充电的过程中,电能转化为手机电池的化学能,在电路中手机电池消耗了电能,所以手机电池相当于用电器。

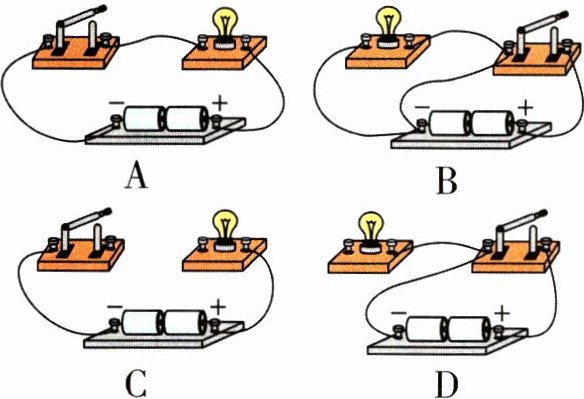

7. (知识点4)如图所示的电路中,开关闭合后,小灯泡能正常发光的是(A)。

答案： A 【解析】A图,开关闭合后,电路为通路,灯泡能发光,故A正确;B图和D图,开关闭合后,形成电源短路,灯泡不能发光,故B、D错误;C图,灯泡与开关之间没有用导线连接,无论开关是否闭合,电路都是断路,灯泡不能发光,故C错误。

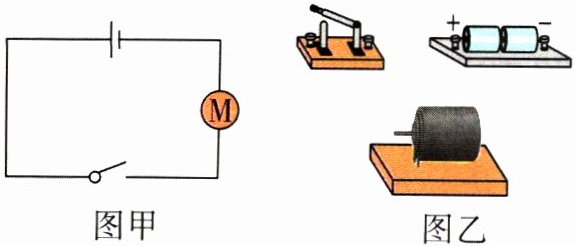

8. (知识点3·能力点3)根据图甲所示电路,请在图乙中用笔画线表示导线连接相应的电路。

答案：
如图所示。
