《2025年教材完全解读九年级物理上册人教版》

2020·吉林中考

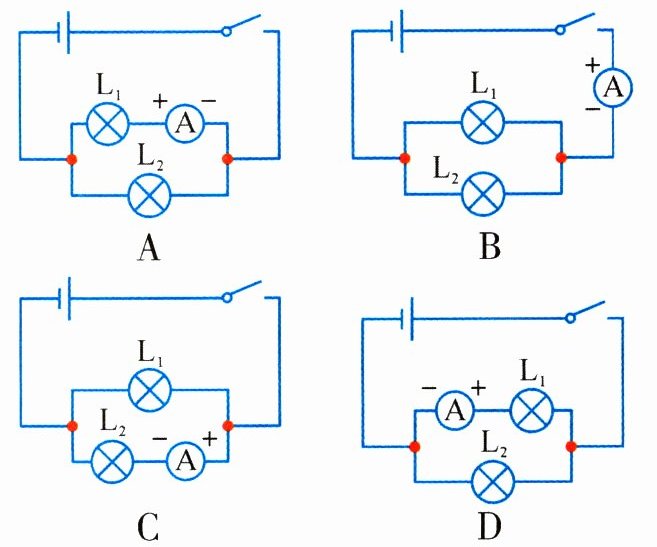

2 - 1. 如图所示,能正确地测出小灯泡$L_{2}$电流的电路是(C)。

答案： C
解 由图A可知,电流表正负接线柱接反了,也没与$L_{2}$串联,故不能测出小灯泡$L_{2}$的电流,A错误；由图B可知,电流表测量的是两灯泡并联后的总电流,不能测出通过小灯泡$L_{2}$的电流,B错误；由图C可知,电流表与小灯泡$L_{2}$串联,且电流从正接线柱流入,负接线柱流出,测量的是通过小灯泡$L_{2}$的电流,C正确；由图D可知,电流表测量的是通过小灯泡$L_{1}$的电流,不能测出通过小灯泡$L_{2}$的电流,D错误。

2 - 2. 甲、乙两同学在做实验时,把电流表的“$-$”和“$0.6$”两个接线柱接在电路中,指针位于如图所示的位置,下面记录中正确的是(D)。


A.$1.4A$
B.$0.24A$
C.$0.26A$
D.$0.28A$

答案： D
解 电流表使用的$0\sim 0.6A$量程,每一个大格代表$0.2A$,每一个小格代表$0.02A$,电流为$0.28A$。
