《2025年教材完全解读九年级物理上册人教版》

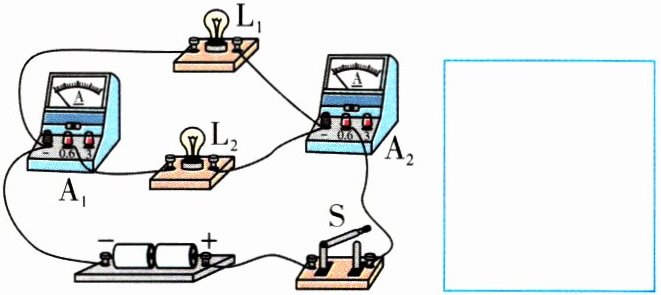

9. (2020·天水中考·知识点2)请根据如图所示的实物图,画出对应的电路图。

答案：
如图所示。　　　　
[解析]电流从正极出发，通过开关S和电流表A₂后开始分支，一支经灯泡L₁,另一支经灯泡L₂、电流表A₁,然后两支汇合回到电源负极。如图所示。

10. (知识点2·能力点2)小明在“用电流表测电流的实验”中：
(1)连接电路时,开关应处于断开(填“断开”或“闭合”)状态,电流表应先用______较大(填“较大”或“较小”)量程试触。
(2)小明在连接好电路之后闭合开关,看到如图丙所示的情景,那他将要进行的操作是A(填序号)。
A. 将电流表的正负接线柱调换过来
B. 电流表选择更大的一挡量程

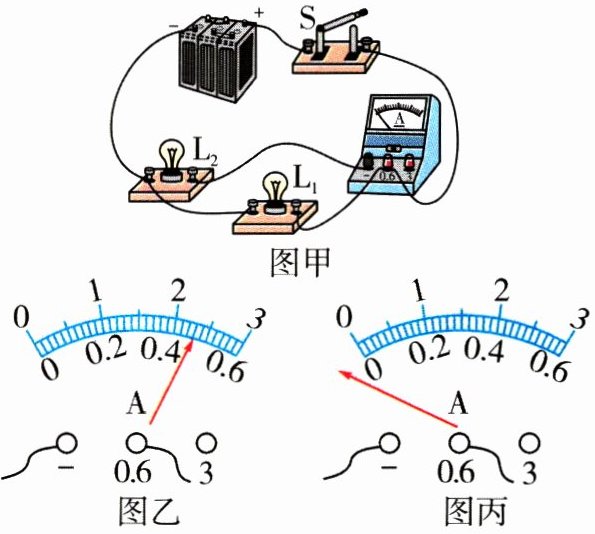

(3)改正错误后连接的电路如图甲所示,则电流表测的是灯L₂的电流。闭合开关后,如果电流表的示数如图乙所示,则通过该灯的电流是______0.46$A$。

(4)若闭合开关后,灯均亮,但电流表指针不发生偏转,那么原因可能是C(填序号)。
A. 电流表内部断路
B. 开关处接触不良
C. 电流表被短接
D. 电源供电不足

答案：
(1)断开　较大　
(2)A　
(3)L₂　0.46　
(4)C
[解析]
(1)为保护电路，连接电路时，开关应处于断开状态，电流表应先用大量程试触。
(2)开关闭合后，看到如题图丙所示的情景，其原因是电流表正负接线柱接反了，所以，应将电流表的正负接线柱调换过来，故选A。
(3)由题图甲知，电流表与L₂串联,所以电流表测量通过L₂的电流;由题图乙知,电流表的量程为0~0.6A,分度值为0.02A,示数为0.46A。
(4)电流表的示数为零，两灯泡都发光，说明不可能是电路断路或电源供电不足，可能是电流表被短接造成的，故C正确。
