例
2021·武汉七一中学期末

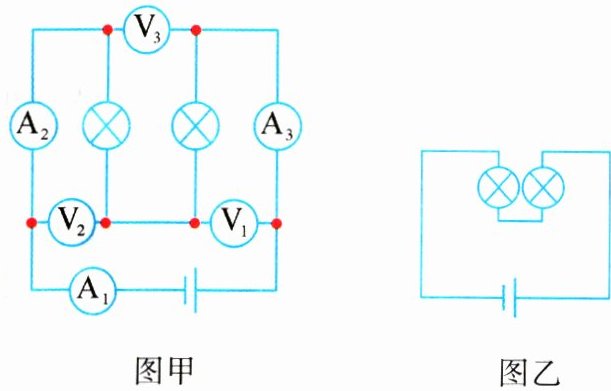

如图所示电路中,三个电压表的示数分别为 $ U_{1} $、$ U_{2} $、$ U_{3} $,三个电流表的示数分别为 $ I_{1} $、$ I_{2} $、$ I_{3} $,分别写出 $ U_{1} $、$ U_{2} $、$ U_{3} $ 之间的数学关系表达式和 $ I_{1} $、$ I_{2} $、$ I_{3} $ 之间的数学关系表达式。

答案： 解
首先采用“去表法”得到图甲的等效图,如图乙所示,由此图可看出 $ I_{1} = I_{2} = I_{3} $；其次在清楚电路的连接方式的基础上再分析图甲可知 $ V_{3} $ 测两灯的总电压,$ V_{1} $ 和 $ V_{2} $ 分别测两个灯泡的电压,即 $ U_{3} = U_{1} + U_{2} $。
