《2025年教材完全解读九年级物理上册人教版》

1. (知识点1·能力点1) 将 $ L_1 $、$ L_2 $、$ L_3 $ 三盏灯串联在电路中,发现 $ L_1 $ 最暗,$ L_2 $ 较亮,$ L_3 $ 最亮,则通过三盏灯的电流(B)。
A.$ I_1 ＞ I_2 ＞ I_3 $
B.$ I_1 = I_2 = I_3 $
C.$ I_1 ＜ I_2 ＜ I_3 $
D.无法判断

答案： B 【解析】串联电路中各处的电流相等,灯L₁、L₂、L₃串联时,通过它们的电流相等。

2. (2020·海南中考·知识点2·能力点1) 如图所示电路,探究并联电路中电流的关系。$ L_1 $ 与 $ L_2 $ 是两个不同规格的小灯泡,闭合开关后,通过 $ a $、$ b $、$ c $、$ d $ 四处电流的大小关系正确的是(D)。

A.$ I_a = I_b $
B.$ I_a = I_c $
C.$ I_b = I_c $
D.$ I_a = I_d $

答案： D 【解析]由电路图可知,两灯并联, Iₐ为干路电流,Iᵦ、Iᵨ是两条支路的电流。根据干路电流等于各支路电流之和知道Iₐ=Iᵦ+Iᵨ,故A、B错误;由于两个小灯泡是不同的规格,可知Iᵦ≠Iᵨ,故C错误;由于a、d点都在干路上,所以Iₐ=I_d,故D正确。

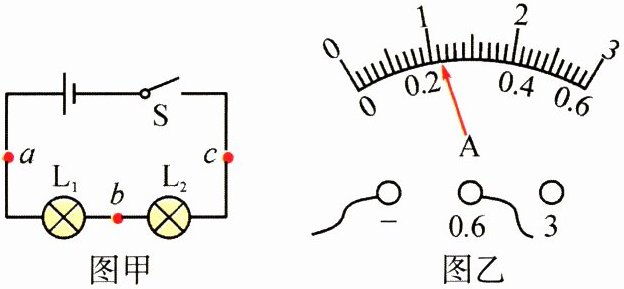

3. (知识点1·能力点2) 在“探究串联电路的电流特点”的实验中,小虹同学选用两个不同的小灯泡组成了如图甲所示的串联电路,然后用一个电流表分别接在 $ a $、$ b $、$ c $ 三处去测量电流。

(1) 连接电路时,开关必须断开。
(2) 她先把电流表接在 $ a $ 处,闭合开关后,电流表的指针指示位置如图乙所示,则所测的电流值为0.22 $ A $。

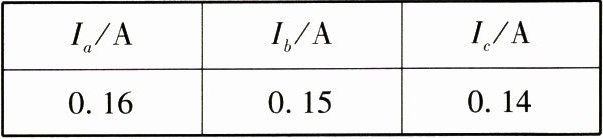

(3) 她测量了 $ a $、$ b $、$ c $ 三处的电流,又改变灯泡的规格进行了多次实验,其中一次实验的测量数据如下表,在分析数据时,她发现三处的测量值有差异。下列分析正确的是(A)。


A. 可能是由测量误差造成的
B. 是因为没有对电流表调零
C. 串联电路中各处的电流本来就不等
D. 电流从电源正极流向负极的过程中,电流越来越小

答案：
(1)断开
(2)0.22
(3)A
【解析】
(1)为了保护电路,连接电路时,开关必须断开。
(2)电流表的指针指示位置如题图乙所示,电流表选用小量程,分度值为0.02 A,则所测的电流值为0.22 A。
(3)测量过程中总是存在误差,误差会使三次的测量值有差异,故A正确;若是因为没有对电流表调零,则电流总是偏大或偏小,故B错误;串联电路各处的电流相等,故C、D错误。
