《2025年教材完全解读九年级物理上册人教版》

例 2021·西安东方中学月考

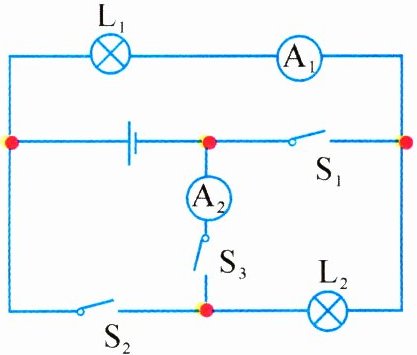

2. 如图所示的电路中,下列分析不正确的是(D)。

解 只闭合$S_1$时,只有$L_1$连入电路$,L_1$发光$,A_1$测通过$L_1$的电流$,L_2$和$A_2$没有连入电路$,L_2$不发光$,A_2$无示数；只闭合$S_3$时$,L_1$和$L_2$串联$,L_1、$$L_2$都发光,串联电路电流相等$,A_1、$$A_2$的示数相等；闭合$S_1、$$S_2$时$,L_1$和$L_2$并联$,L_1、$$L_2$都发光$,A_1$有示数$,A_2$断路无示数；闭合$S_1、$$S_3$时$,L_1$和$A_1$连入电路$,L_2$和$A_2$被短接$,L_2$不发光$,A_2$无示数。
A.只闭合$S_1$时$,L_1$发光、$L_2$不发光$,A_1$测$L_1$的电流$,A_2$无示数
B.只闭合$S_3$时$,L_1、$$L_2$都发光$,A_1、$$A_2$的示数相等
C.闭合$S_1、$$S_2$时$,L_1、$$L_2$都发光$,A_1$有示数$,A_2$无示数
D.闭合$S_1、$$S_3$时$,L_1、$$L_2$都发光$,A_1、$$A_2$均有示数

答案： 解 只闭合$S_1$时,只有$L_1$连入电路$,L_1$发光$,A_1$测通过$L_1$的电流$,L_2$和$A_2$没有连入电路$,L_2$不发光$,A_2$无示数；只闭合$S_3$时$,L_1$和$L_2$串联$,L_1、$$L_2$都发光,串联电路电流相等$,A_1、$$A_2$的示数相等；闭合$S_1、$$S_2$时$,L_1$和$L_2$并联$,L_1、$$L_2$都发光$,A_1$有示数$,A_2$断路无示数；闭合$S_1、$$S_3$时$,L_1$和$A_1$连入电路$,L_2$和$A_2$被短接$,L_2$不发光$,A_2$无示数。
答 D

例 2021·青海中考
3. 如图所示,开关S闭合时,小灯泡$L_1、$$L_2$都不亮,用一段导线的两端接触a、b两点时,两小灯泡都不亮；接触b、c两点时,两小灯泡也不亮；接触c、d两点时,两小灯泡都亮。对此,下列判断中可能的是(C)。

A.小灯泡$L_1$断路
B.小灯泡$L_2$断路
C.开关S断路
D.小灯泡$L_2$短路

答案： C
解 由题图中电路图可知,两灯泡串联,闭合开关S时,小灯泡$L_1、$$L_2$都不亮,说明两灯泡都发生了短路或者电路某处发生了断路。假设该电路中两灯泡都被短路,则电源短路,接触c、d两点时,两小灯泡不会亮,故假设不成立。所以电路只能是某处存在断路,用一段导线的两端接触a、b两点时两小灯泡都不亮,说明在ab之外存在断路；接触b、c两点时,两小灯泡也不亮,说明在bc之外存在断路；接触c、d两点时,两小灯泡都亮,说明在c、d之间存在断路。
规律总结 短路的用电器相当于一根导线,断路的用电器相当于断开的开关。
