题型探究电流与电压的关系
[考查角度]控制变量法;实物图的连接;开关和滑动变阻器的使用;滑动变阻器的作用;电表的读数;电路故障分析;图像分析;实验设计与评估;多次实验的目的;实验结论的得出等。
例2020.大连申考 二 二在探究“电阻一定时,通过导体的电流与导体两端电压的关系”的实验中,所用的实验器材有电流表、电压表、10Ω的定值电阻、滑动变阻器、开关各一个,1.5V的干电池两节,导线若干。

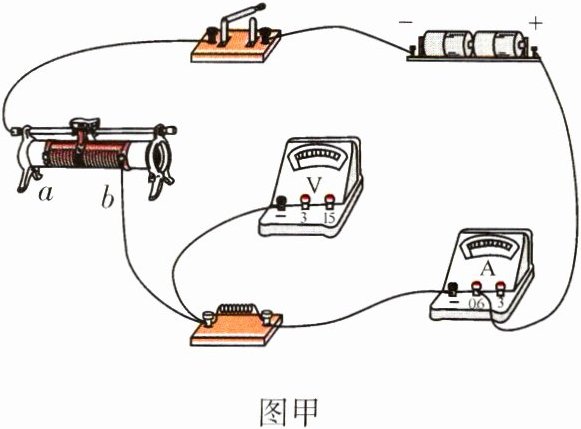

(1)用笔画线,将图甲所示的电路补充完整。


(2)闭合开关前,应将滑动变阻器的滑片移动到______(填“a"或“b")端。
(3)用开关“试触”时,电压表和电流表均无示数,这说明电路中存在故障。若故障是某一个元件发生了断路,则发生断路的元件可能是______(只有一个选项正确,请将正确选项的字母填在横线上)。
A.开关或定值电阻
B.定值电阻或电流表
C.开关、滑动变阻器或电流表
D.滑动变阻器、电压表或电流表

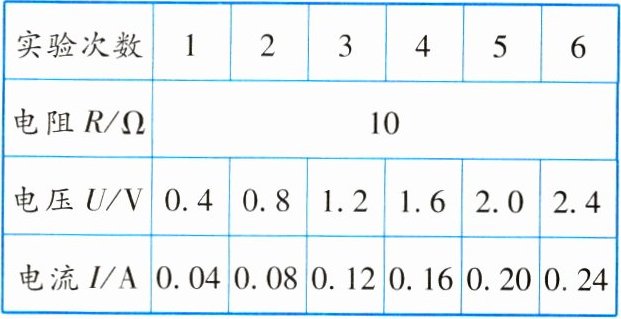

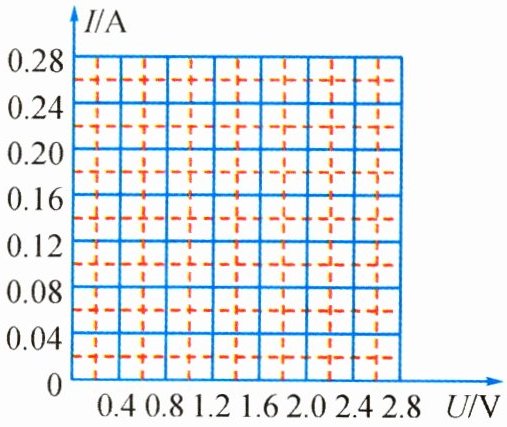

(4)排除故障后,继续进行实验,并将实验数据记录在下表。请在图乙中画出电流I与电压U的关系图像。


图乙

(5)根据图像,可得出的探究结论是______。

答案：
真题探源教材P76~77:动手动脑学物理
第1、2题。
解

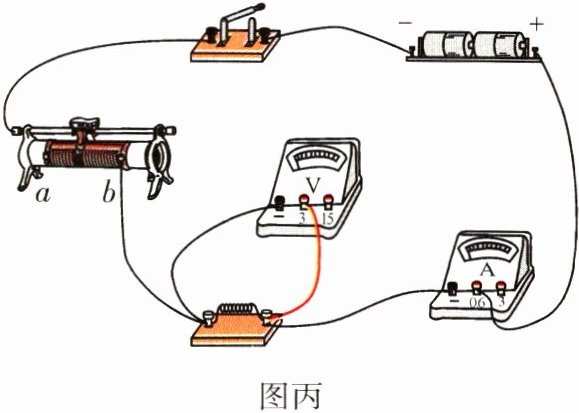

(1)电源电压为3V,故电压表选用小
量程与电阻并联,如图丙所示。



(2)为了保护电路,闭合开关前,应将滑动变阻器的滑片移动到阻值最大处,即滑到a端。

(3)因为电压表并联在电路中,如果电压表断路,电路中应该有电流,电流表有示数,所以电压表没有断路,电路中其他电路元件都是串联的,任何一个断路,电路中都没有电流,若定值电阻断路时,电压表有示数,通过以上分析可知C正确,A、
B、D错误。

(4)根据描点法作图,如图丁所示。

(5)分析数据可知,在电阻一定时,电阻两端的电压增大为原来的几倍,通过电阻的电流也增大为原来的几倍,得出的结论是在电阻一定时,电流与电压成正比。
答
(1)如图丙所示。
(2)α
(3)C

(4)如图丁所示。
(5)在电阻一定时,电流与电压成正比
