《2025年教材完全解读九年级物理上册人教版》

2021·南京师大附中月考

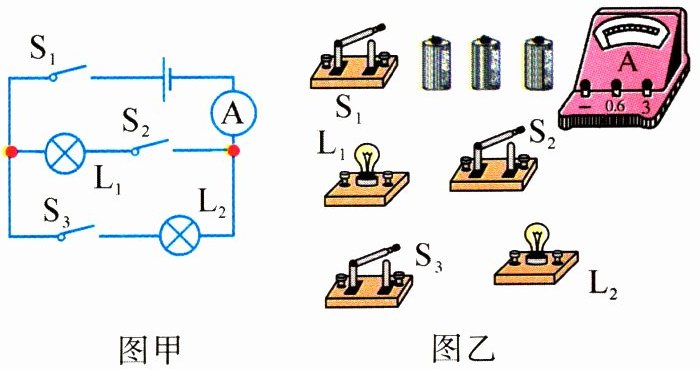

2. 按如图甲所示的电路图,把图乙的实物连成电路。

答案：

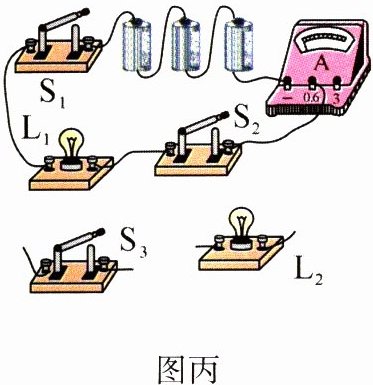

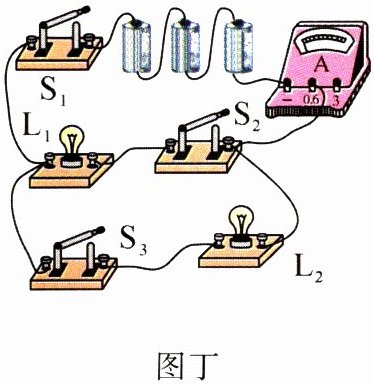

解 根据电路图连接实物图可按照电流流过各电路元件的顺序进行连接,对于并联电路,我们可以采用先只连接一条支路和电源串联的通路,尽可能让该通路的电路元件多,即先“多”先“串”,然后再将其余支路在通路上逐渐添加进行并接,即后“少”后“并”。在图乙中,先逐个顺次地将电源和$S_{1}$、$L_{1}$、$S_{2}$、$A$连接起来并尽可能将未连接元件抛在已形成的圈外,暂时将$S_{3}$、$L_{2}$支路去掉,如图丙所示,连接好后,再对照原图检查,确认无误后,再分析$S_{3}$、$L_{2}$应并接在哪两点之间,$S_{3}的左触点应并在S_{1}和L_{1}$之间,$L_{2}的右接线柱应该在S_{2}和A$之间,以上两个“之间”都有两个接线柱可供连接,但应尽可能“先近后远”,确认后我们可进行第二步连接,如图丁所示。

答 如图丁所示。
