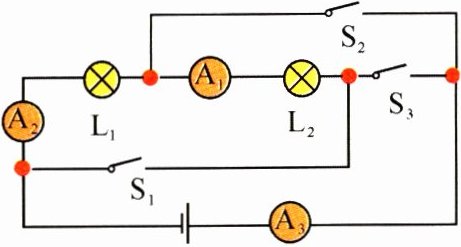

2. (2021·南京师大附中月考·专题2)如图所示,电流表$A_{1}$、$A_{2}$、$A_{3}的示数分别为I_{1}$、$I_{2}$、$I_{3}$,下列判断正确的是(C)。

A.开关$S_{1}和S_{2}$断开、$S_{3}$闭合时,灯$L_{1}和L_{2}$并联
B.开关$S_{1}和S_{2}$断开、$S_{3}$闭合时,$I_{1}+I_{2}= I_{3}$
C.开关$S_{1}和S_{2}$闭合、$S_{3}$断开时,灯$L_{1}和L_{2}$并联
D.开关$S_{1}和S_{2}$闭合、$S_{3}$断开时,$I_{1}= I_{2}= I_{3}$

答案： C 【解析】S₁、S₂断开,S₃闭合时,灯L₁、L₂串联,$I_{1}=I_{2}=I_{3}$;S₁、S₂闭合,A、B错误;S₃断开时,灯L₁、L₂并联,A₁测灯L₂的电流,A₂测灯L₁的电流,A₃测干路电流,$I_{1}+I_{2}=I_{3}$,C正确,D错误。

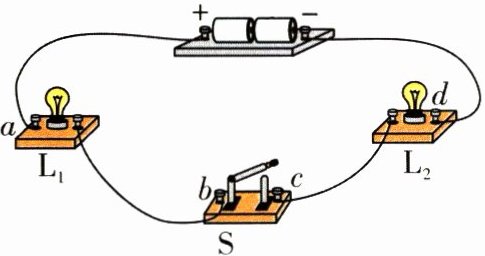

3. (2021·西南师大附中月考·专题3)如图所示为小明连接的电路,他检查导线连接无误后,闭合开关S,发现两灯均不发光,于是他用一根导线分别连接到a、b,b、c,c、d和a、c两点,灯$L_{1}$、$L_{2}$均不发光,再用导线连接到b、d两点时,灯$L_{1}$发光,$L_{2}$不发光,由此判定电路的故障是(B)。

A.灯$L_{1}$与开关S均断路
B.灯$L_{2}$与开关S均断路
C.灯$L_{1}$与开关S均短路
D.灯$L_{2}$与开关S均短路

答案： B 【解析】由图可知,灯L₁与L₂串联,电路中任意一处断开,灯泡都不能工作。导线分别连接到a、b,b、c,c、d和a、c两点,灯L₁、L₂均不发光,说明电路都为断路;当导线并联在a、c两点间时,灯L₁、L₂均不发光,说明c、d间有断路,即灯L₂断路;当导线并联在c、d两点间时,灯L₁、L₂均不发光,说明灯L₁断路或开关S断路;当导线并联在b、d两点间时,灯L₁发光,说明灯L₁正常,b、d间发生断路,因此电路故障为灯L₂与开关S均断路。

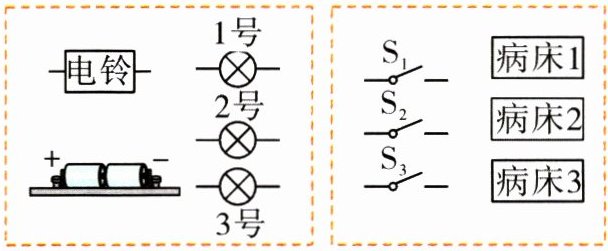

4. (专题4)医院的每一个病床附近都有一个按钮式的开关,病人一有情况按下这个开关,值班室的电铃就响起来,同时对应床号的灯也亮起来,医护人员可以迅速地赶到病房。如图所示,请你用笔画线代替导线把能实现这一情况的电路连好。

答案：

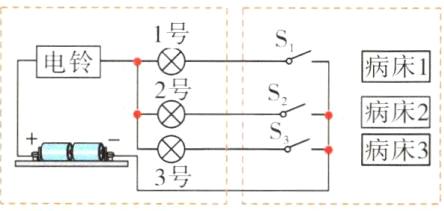

如图所示。

【解析】由分析可知,将每个床头的开关与对应的指示灯串联后再并联,电铃在干路中,如图所示。
