1.(1708,1710)如图所示,把两只电阻$R_1和R_2$串联后接在电压为U的电源两端,用电压表测得$R_1两端的电压大于R_2$两端的电压。则下列判断中正确的是(B)。


A.通过$R_1的电流比R_2$的大
B.电阻$R_1的阻值比R_2$的大
C.若将$R_1和R_2$并联后接在电源两端,则$R_1两端的电压比R_2$的大
D.若将$R_1和R_2$并联后接在电源两端,则通过$R_1的电流比R_2$的大

答案： B

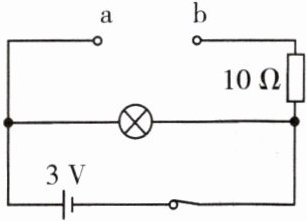

2.(1710)如图所示,电源电压为3 V且保持不变,灯泡正常发光,若把不同的元件正确接在a、b之间,则下列说法中正确的是(D)。


A.若接一导线,则灯泡将不会再发光
B.若接电流表,则电流表示数为0.3 A
C.若接电压表,则电压表示数为0 V
D.若接变阻器,则可以改变灯泡亮度

答案： D

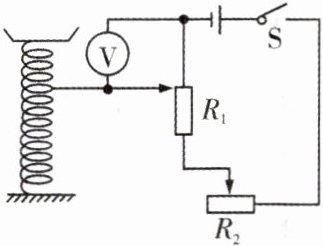

3.(1709,1710)(2024年陕西)小明在课外实践活动中设计了一款台秤,其显示端由电压表表盘改装而成,电路设计如图所示。闭合开关S,关于该台秤的分析正确的是(D)。

A.保持$R_2$阻值不变,被测物体质量变小时,电路中电流变大
B.保持$R_2$阻值不变,被测物体质量变大时,电压表示数变小
C.若需要使台秤的分度值变小,可以将$R_2$滑片向左滑动
D.若台秤测量值偏小,可以将$R_2$滑片向右滑动进行校准

答案： D

4.(1709,1710)公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器,如图所示。电路中$R_0$为定值电阻,R为光敏电阻,其阻值随光照强度的增大而减小,烟雾浓度增大到一定程度使电压表的指针偏转到某区域时触发报警系统。当烟雾浓度增大时,电压表示数变大,电流表示数变小(两空均选填"变大""变小"或"不变");不改变电表的情况下,请写出一条能使控制器在烟雾浓度较淡时就触发报警的做法:减小R0的阻值（或增大电源电压）。

答案： 变大；变小；减小R0的阻值（或增大电源电压）

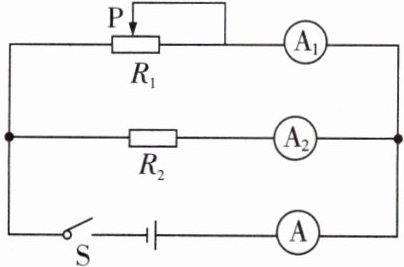

5.(1709,1710)如图所示,电源电压为12 V且保持不变,滑动变阻器$R_1$的阻值最大为80Ω,$R_2$的阻值为30Ω,电流表均接0~0.6 A的测量范围,闭合开关,求:

(1)通过电阻$R_2$的电流;
(2)滑动变阻器滑片P在最右端时电流表A的示数;
(3)此电路中滑动变阻器阻值的取值范围。

答案：
(1)闭合开关，$R_1$与$R_2$并联，电流表$A$测干路电流，电流表$A_1$测$R_1$支路的电流，电流表$A_2$测$R_2$支路的电流。
根据并联电路电压规律可得$U = U_1 = U_2 = 12 V$，
通过电阻$R_2$的电流$I_2=\frac{U_2}{R_2}=\frac{12 V}{30\ \Omega}=0.4 A$。
(2)当滑动变阻器滑片$P$在最右端时，接入电路中的电阻最大，根据欧姆定律可得通过滑动变阻器$R_1$支路的电流$I_1=\frac{U_1}{R_1}=\frac{12 V}{80\ \Omega}=0.15 A$，
因并联电路中干路电流等于各支路电流之和，所以干路电流，即电流表$A$的示数$I = I_1 + I_2 = 0.15 A + 0.4 A = 0.55 A$。
(3)因为电流表$A$的量程为$0\sim0.6 A$，所以干路电流最大为$I_{max} = 0.6 A$，
则通过滑动变阻器的最大电流$I_{1max} = I_{max} - I_2 = 0.6 A - 0.4 A = 0.2 A$，
滑动变阻器的最小阻值$R_{1min}=\frac{U}{I_{1max}}=\frac{12 V}{0.2 A}=60\ \Omega$，
故滑动变阻器阻值的取值范围是$60\sim80\ \Omega$。
