《2025年学习指要九年级物理全一册人教版》

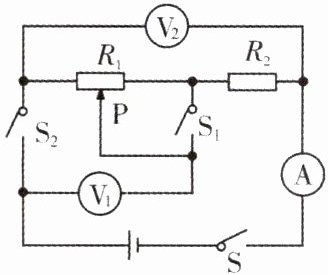

4.如图所示,电源电压保持不变$,R_2$为定值电阻$,R_1$为滑动变阻器,滑片P处于中点,则下列说法中正确的是(BD)。

A.闭合开关S和$S_2,$滑片P向右移,电压表$V_1$示数变大,电流表A示数变小
B.闭合所有开关,滑片P向左移的过程中,电压表$V_2$示数与电流表A示数之比不变
C.滑片P处于中点时,先闭合开关S、$S_2,$再闭合$S_1,$电流表A和电压表$V_1$示数均变大
D.若将电压表$V_1$和$V_2$换成对应的电流表$A_1$和$A_2,$闭合开关S和$S_1,$滑片P向右移,电流表$A_2$示数不变,电流表$A_1$和A示数变小

答案： BD

1.(1708)电阻分别为1 Ω、100 Ω的两只电阻并联,并联后的等效电阻为(D)。
A.小于10 Ω
B.等于101 Ω
C.等于1 Ω
D.小于1 Ω

答案： D

2.(1704)物理观念的形成是学好物理的基础,下列有关电流、电压和电阻的说法正确的是(A)。
A.通电金属导体中定向移动的是带负电的自由电子
B.两个电阻串联,电流从正极流向负极的过程中越来越小
C.两个电阻并联,其中一个电阻阻值变大,并联总阻值变小
D.欧姆定律$I= \frac{U}{R}变形可得R= \frac{U}{I}$,说明导体的电阻与其两端电压成正比

答案： A

3.(1705)如图所示电路,电源电压不变,闭合开关,当滑动变阻器$R_{1}$的滑片向上移动时,以下说法正确的是(CD)。

A.电压表$V_{1}$、$V_{2}$示数不变,电流表A示数变大
B.电压表$V_{1}$示数不变,$V_{2}$示数变大,电流表A示数变大
C.电压表$V_{1}$示数变小,$V_{2}$示数变大,电流表A示数变大
D.电压表$V_{1}示数与V_{2}$示数的和不变

答案： CD

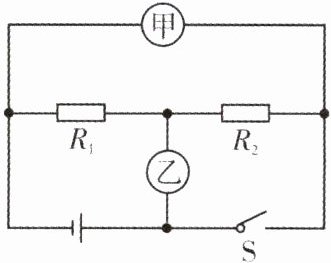

4.(1709)如图所示,当S断开,甲、乙两表是电流表时,两示数之比$I_{甲}:I_{乙}= 3:5$,当S闭合,甲、乙两表是电压表时(D)。


A.两表的示数之比$U_{甲}:U_{乙}= 5:2$
B.两表的示数之比$U_{甲}:U_{乙}= 3:2$
C.$R_{1}与R_{2}的电阻之比R_{1}:R_{2}= 5:3$
D.$R_{1}与R_{2}的电阻之比R_{1}:R_{2}= 2:3$

答案： D
