4.(1607,1608)某同学准备利用所学物理知识制作一个简易调光台灯。

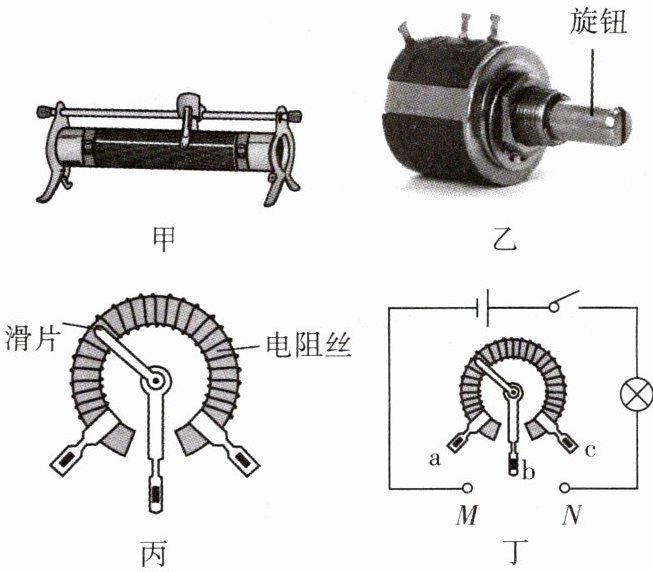

(1)能改变接入电路中电阻大小的元件叫作变阻器,其中有一种是学生实验室中常用的滑动变阻器,如图甲所示。还有一种是如图乙所示的电位器,其内部结构如图丙所示,它们都是通过改变接入电路中电阻丝的长度来改变接入电路中电阻大小的。

(2)该同学从网上购买了一个规格合适的电位器,准备制作一个简易的调光台灯。如图丁所示,若要使旋钮顺时针转动时台灯变亮,则应将电位器的b、c两个接线柱分别与电路中的M、N两点相连,闭合开关后,旋转旋钮,台灯能(选填"能"或"不能")完全熄灭。

答案：
(1)变阻器；长度
(2)b、c；能

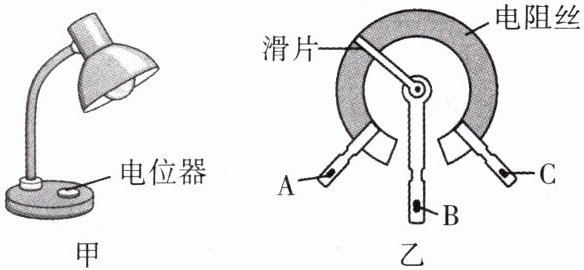

1.(1605)学习小组制作了一个能调节LED灯亮度的小台灯(如图甲所示),图乙是调节台灯亮度的电位器结构图,A、B、C是它的三个接线柱。当旋转电位器的滑片时,台灯左、右两侧的LED灯珠的亮度同时变化。则下列分析中正确的是(D)。
A.电位器和LED灯是并联的
B.左、右两侧的LED灯珠一定是串联的
C.旋转电位器使电阻变化的主要因素是改变了横截面积
D.若装反此台灯的电池正负极,一定会影响LED灯的发光情况

答案： D

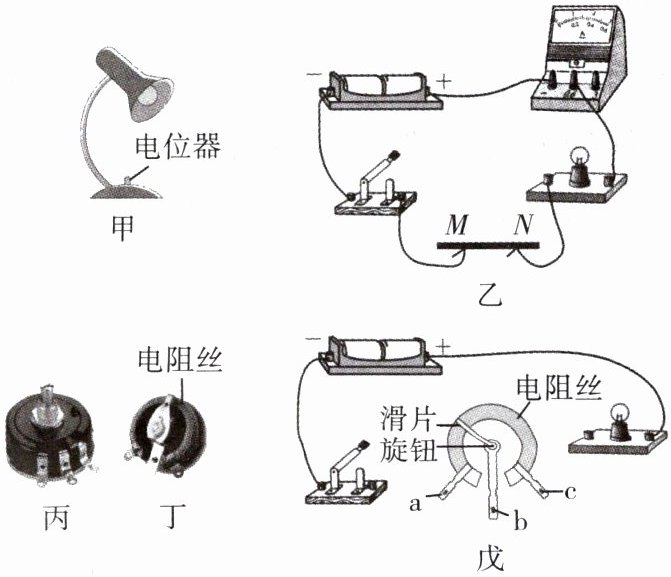

2.(1607,1608)小明在台灯下看书时,感觉灯光太亮,如图甲,想制作一盏简易调光台灯,达到调节灯光亮度的目的。

(1)小明利用铅笔芯和鳄鱼夹实现了调节灯泡亮度的功能,如图乙所示。图乙中的连线有一处明显错误是______电流表正负接线柱接反;改正后,闭合开关,调节鳄鱼夹M、N之间的距离,发现灯泡亮度和电流表示数都会发生变化,这一现象说明导体的电阻大小与其______长度有关。

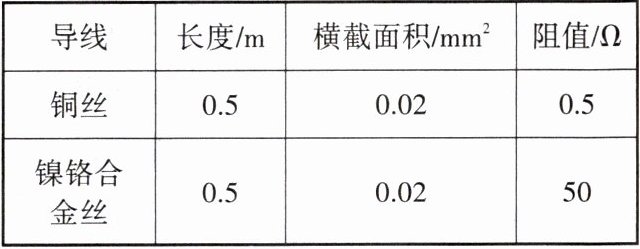

(2)由于铅笔芯易断,小明在实验室找了一个电位器来替代铅笔芯,如图丙所示,其内部结构如图丁所示。小明查找到下列表格中的信息,为更好实现电位器调节灯泡亮度的功能,电位器内的电阻丝应选用______镍铬合金丝(选填"铜丝"或"镍铬合金丝")更合适。
| 导线 | 长度/m | 横截面积$/mm^2 $| 阻值/Ω |
| 铜丝 | 0.5 | 0.02 | 0.5 |
| 镍铬合金丝 | 0.5 | 0.02 | 50 |
(3)请在图戊中用笔画连线,能实现顺时针旋转电位器旋钮时灯泡变亮。

（连线提示：开关右端接线柱连接a，b接线柱连接灯泡左端接线柱）
(4)连接完成上述实验电路,检查无误后,闭合开关,发现小灯泡不亮。小明想:是不是电路中某处发生了断路?为了判断电路是否发生断路,接下来最简单的操作是______移动电位器的滑片,观察小灯泡是否发光。
(5)你还有哪些判断电路是否发生断路的方法?请写出一种:______用电压表并联在灯泡两端，观察电压表是否有示数（或用导线短路电路中某元件，观察灯泡是否发光）。

答案：
(1)电流表正负接线柱接反；长度
(2)镍铬合金丝
(3)（连线提示：开关右端接线柱连接a，b接线柱连接灯泡左端接线柱）
(4)移动电位器的滑片
(5)用电压表并联在灯泡两端，观察电压表是否有示数（或用导线短路电路中某元件，观察灯泡是否发光）
