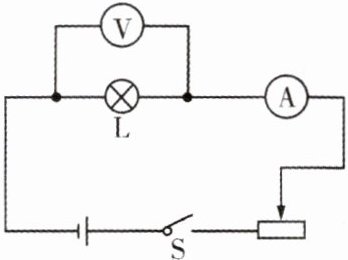

2.(1710)电源电压恒定为12 V,电压表测量范围为0~15 V,电流表测量范围为0~0.6 A,滑动变阻器规格为“44Ω 1 A”,灯泡L标有“8 V 0.5 A”字样,不考虑灯丝电阻的变化,电路中各元件都在安全的条件下,求:

(1)灯泡L的电阻值;
(2)滑动变阻器允许的取值范围;
(3)电流表示数的变化范围;
(4)电压表示数的变化范围。

答案：
(1) $ 16\Omega $
(2) $ 8\Omega \sim 44\Omega $
(3) $ 0.2A \sim 0.5A $
(4) $ 3.2V \sim 8V $

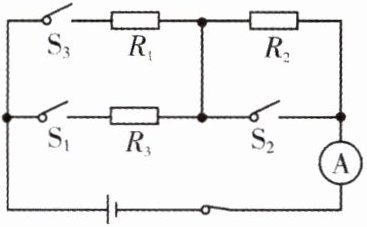

3.(1710)如图所示,开关S处于闭合状态,电源电压保持6V不变,已知电阻$R_1= 10Ω。$

(1)当只闭合$S_3$时,电流表示数为0.3 A,求电阻$R_2$的阻值。
(2)当开关$S_1、$$S_2、$$S_3$都闭合时,电流表示数为1.8 A,求电阻$R_3$的阻值。
(3)当只闭合$S_1,$求此时电流表示数。

答案：
(1)只闭合$S_3$时，$R_1$与$R_2$串联，电流表测总电流。
总电阻$R=\frac{U}{I}=\frac{6\,V}{0.3\,A}=20\,\Omega$，
$R_2=R-R_1=20\,\Omega - 10\,\Omega=10\,\Omega$。
(2)开关$S_1$、$S_2$、$S_3$都闭合时，$R_2$被短路，$R_1$与$R_3$并联，电流表测干路电流。
通过$R_1$的电流$I_1=\frac{U}{R_1}=\frac{6\,V}{10\,\Omega}=0.6\,A$，
通过$R_3$的电流$I_3=I_{总}-I_1=1.8\,A-0.6\,A=1.2\,A$，
$R_3=\frac{U}{I_3}=\frac{6\,V}{1.2\,A}=5\,\Omega$。
(3)只闭合$S_1$时，只有$R_3$接入电路，电流$I=\frac{U}{R_3}=\frac{6\,V}{5\,\Omega}=1.2\,A$。
(1)10Ω；
(2)5Ω；
(3)1.2A。

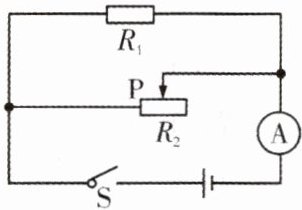

1.(1709)(2024年上海改编)如图所示,在定值电阻$R_{1}或滑动变阻器R_{2}$中,仅有一个发生故障。小浦为研究故障的原因,特地设计了一个方案:通过移动滑动变阻器的滑片P来判断出故障的原因。则开关S闭合后,电流表示数变化情况及对应故障正确的是(A)。


A.电流表变化,则故障为$R_{1}$断路
B.电流表变化,则故障为$R_{2}$断路
C.电流表不变,则故障为$R_{1}$短路
D.电流表不变,则故障为$R_{1}$断路

答案： A

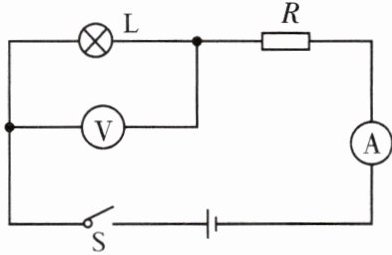

2.(1709)如图所示,电源电压保持不变。闭合开关S,灯L正常发光,过了一段时间,观察到两电表的示数都变大,若电路中只有一处故障,且只发生在电阻R或L上,则电路故障是(C)。


A.灯L断路
B.灯L短路
C.电阻R短路
D.电阻R断路

答案： C
