《2025年学习指要九年级物理全一册人教版》

3.(1603)关于电路的知识,下列说法中错误的是(A)。
A.为使两灯同时亮,同时灭,两灯一定要串联
B.教室里的日光灯,晚上同时亮时,每盏灯两端的电压都相等
C.城市街道两旁的路灯是并联的
D.最基本的电路是由电源、用电器、开关和导线组成的

答案： A

4.(1603)如图所示的电路,闭合开关,电路正常工作,电流表$A_1、$$A_2$对应的示数为$I_1、$$I_2,$电压表$V_1、$$V_2$对应的示数为$U_1、$$U_2,$下列说法正确的是(D)。

$A.I_1＜I_2,U_1＜U_2$
$B.I_1= I_2,U_1= U_2$
$C.I_1= I_2,U_1＜U_2$
$D.I_1＜I_2,U_1= U_2$

答案： D

5.(1604)(2024年重庆改编)如图所示电路,电源电压保持不变$,L_1$和$L_2$是两个相同的小灯泡。先闭合开关$S_1,$记录两电表示数;再闭合开关$S_2,$发现电流表示数增大,电压表的示数______不变。(均选填“增大”“减小”或“不变”)

答案： 【解析】：只闭合S₁时，电路为L₂的简单电路，电流表测通过L₂的电流，电压表测L₂两端电压（即电源电压）；闭合S₂后，L₁与L₂并联，电压表仍测L₂两端电压（并联电路各支路电压等于电源电压，示数不变），电流表测干路电流。因并联总电阻变小，电源电压不变，由I=U/R知干路电流增大。
【答案】：增大；不变

6.(1604)圣诞树上常用小彩灯装饰,现将5个小彩灯串联使用,每个灯泡只有在3 V的电压下才能正常发光,要使每个灯泡都正常发光,电路两端所加的总电压应为15V。如果电路的电压由干电池提供,要达到这个电压值,需要10节干电池串联。

答案： 15 V，10 节

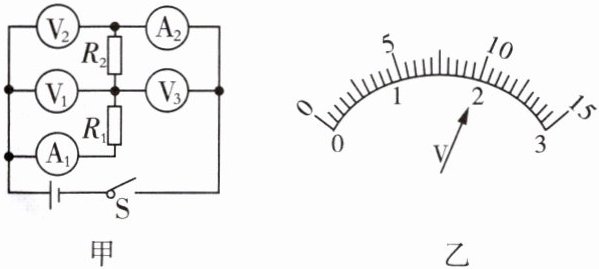

1.(1603)如图甲所示电路中,当开关S闭合时,电压表$V_1、$$V_2、$$V_3$的示数分别为$U_1、$$U_2、$$U_3,$电流表$A_1、$$A_2$的示数分别为$I_1$和$I_2($五块电表的读数均不为零),其中$V_1、$$V_2$两个电压表指针偏转均如图乙所示,则下列结论正确的是(B)。
$A.U_1= U_2= U_3,I_1= I_2$
$B.R_2$两端电压为$8 V,I_1= I_2$
$C.R_1$两端电压为$8 V,U_2= U_1+U_3$
$D.R_1$两端电压为$8 V,I_1＞I_2$

答案： B

2.(1604)如图所示的电路中,圆圈内为电流表或电压表,在确保电路安全的前提下闭合开关,两灯都能发光,下列分析中正确的是(C)。

①若两灯串联,表2为电流表。
②若两灯串联,表3的示数大于表1的示数。
③若两灯并联,表3测干路电流。
④若两灯并联,表2为电压表,表3的示数小于表1的示数。
A.①②③
B.②③④
C.①②④
D.①③④

答案： C
