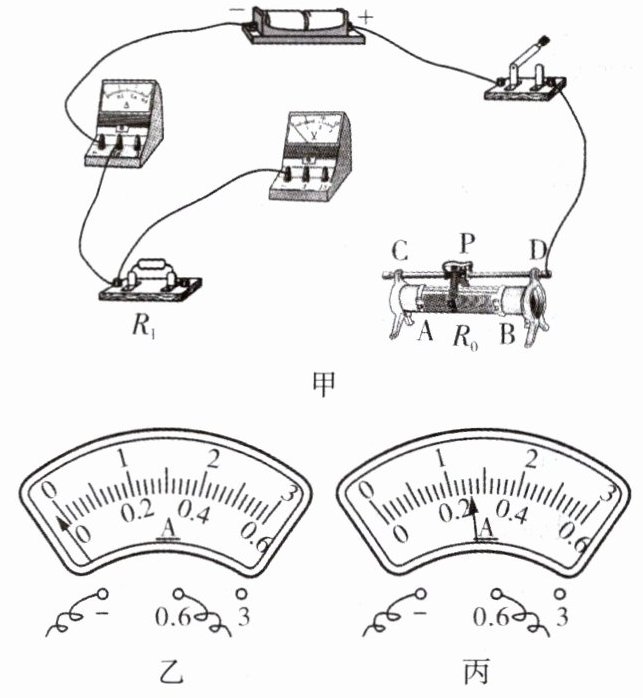

2.(1701,1703)在探究“电流与电压的关系”的实验中,小华设计了如图甲所示的电路,其中电源电压恒为3 V,电阻$R_1$为10Ω,滑动变阻器R₀标有“20Ω 0.5 A”字样。

(1)图甲是小华未完成的实验电路,要求滑片向左移时电流表示数变大,请用笔画线代替导线将电路补充完整。(答案：将滑动变阻器的左下接线柱接入电路)
(2)实验中连接电路时,开关应该断开,连接完电路,闭合开关后,发现电流表指针如图乙所示,原因是电流表没有调零;图丙是某次实验中电流表的示数,应该记为0.24A。

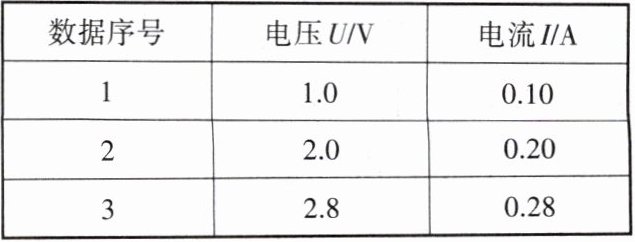

(3)小华在实验中应保持定值电阻的阻值不变,调节变阻器的滑片P改变定值电阻两端的电压;下表是记录的部分实验数据,通过分析可得出结论:在电阻一定时，通过导体的电流与导体两端的电压成正比。
|数据序号|电压U/V|电流I/A|
|1|1.0|0.10|
|2|2.0|0.20|
|3|2.8|0.28|

(4)小华继续思考,若用该电路研究“电流与电阻的变化关系”,要选用不同的定值电阻接入电路,实验过程中也要调节滑动变阻器的滑片P,其主要目的是保持定值电阻两端的电压不变。

答案： （1）滑片向左移时电流表示数变大，说明滑动变阻器接入电路的电阻变小，所以应将滑动变阻器的左下接线柱接入电路。
（2）实验中连接电路时，开关应该断开；连接完电路，闭合开关后，发现电流表指针如图乙所示，原因是电流表没有调零；图丙中电流表的量程为$0 - 0.6A$，分度值为$0.02A$，示数为$0.24A$。
（3）小华在实验中应保持定值电阻的阻值不变，调节变阻器的滑片$P$改变定值电阻两端的电压；分析表格数据可知，电阻一定时，电压与电流的比值是定值，所以可得出结论：在电阻一定时，通过导体的电流与导体两端的电压成正比。
（4）研究“电流与电阻的变化关系”，要选用不同的定值电阻接入电路，实验过程中调节滑动变阻器的滑片$P$，其主要目的是保持定值电阻两端的电压不变。
