《2025年学习指要九年级物理全一册人教版》

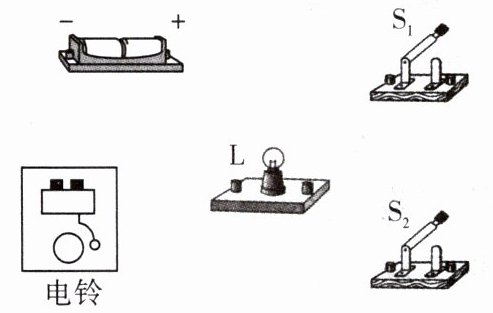

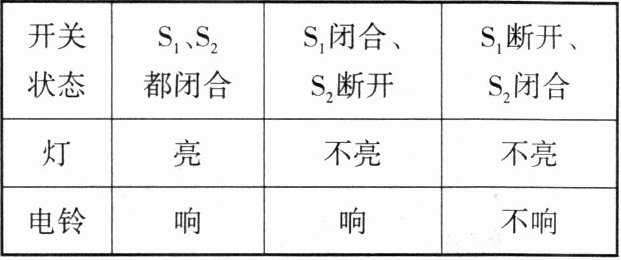

17.(1509)电路展板的展示情况如下表。根据展示情况,在虚线框中画出电路图并把实物图连接好。
]

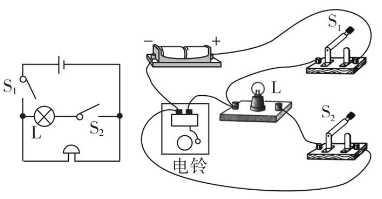

答案：

18.(1509)在如图所示的电路中,根据标出的电流方向,选用电源、电流表、电压表三个元件符号中的两个,分别填入电路图的空缺处,填入后要求灯泡$L_1$和$L_2$并联。
]

答案：

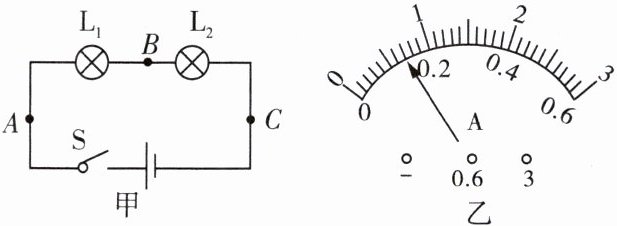

19.(1517)小李同学研究"串联电路的电流规律",其实验电路如图甲所示,请你完成下列问题。

(1)她按图连接好电路,在进行试触前,发现电流表指针位置如图乙所示,她应该______对电流表进行机械调零，使指针指在零刻度线处。
(2)选择好电流表测量范围后,她先把电流表接在A处,闭合开关后,发现两灯的亮度不稳定,电流表的指针也来回摆动,故障的原因可能是____B。
A.某段导线断开
B.某接线柱处接触不良
C.某灯泡被短路
D.电流表被烧坏
(3)小李同学在实验时发现:灯$L_2$的亮度比灯$L_1$的亮度大。则下列分析正确的是____C。
A.通过灯$L_2$的电流较大,所以$L_2$更亮
B.电流从电源正极出来先通过灯$L_2,$所以$L_2$更亮
C.通过两灯的电流相等,亮度不同是由于两灯规格不同所致

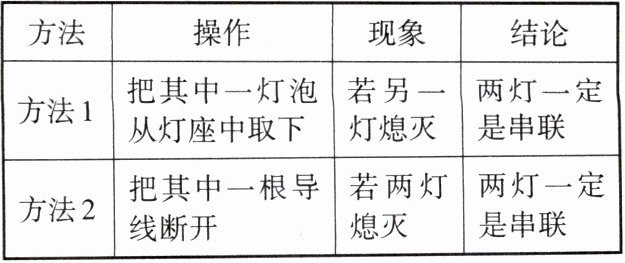

(4)小李同学连接电路后,闭合开关,两灯泡都亮,由于连线较乱,一时无法确定电路是串联还是并联,现有如下两种方法:

则下列说法中正确的是______A。
A.方法1可行,方法2不可行
B.方法1不可行,方法2可行
C.两种方法都可行
D.两种方法都不可行

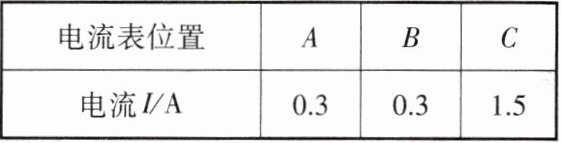

(5)小李三次实验数据记录如下表,指出她所记录的数据中,明显错误的一组是____C(填字母),造成错误的原因是______电流表选用0-0.6A量程，读数时误按0-3A量程读取。
]

答案：
(1)对电流表进行机械调零，使指针指在零刻度线处
(2)B
(3)C
(4)A
(5)C；电流表选用0-0.6A量程，读数时误按0-3A量程读取
