《2025年学习指要九年级物理全一册人教版》

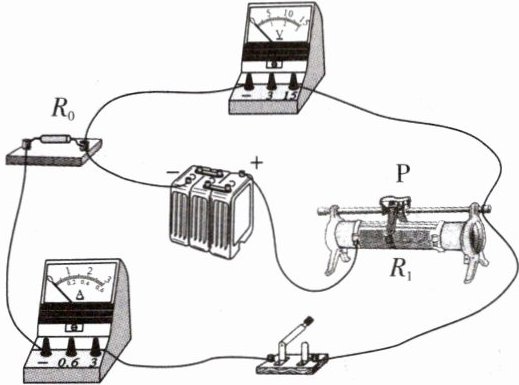

1.(1808)如图所示的电路,电源电压不变,定值电阻$R_{0}$的阻值为10$\Omega$,$R_{1}$为滑动变阻器,闭合开关后,电压表示数为4V时,关于该电路的说法正确的是(C)。


A.电路中$R_{1}与R_{0}$并联连接
B.10s内$R_{0}$消耗的电能为4J
C.滑片P向左滑动时,$R_{0}$的电功率变大
D.滑片P向右滑动时,电压表和电流表示数的比值变大

答案： C

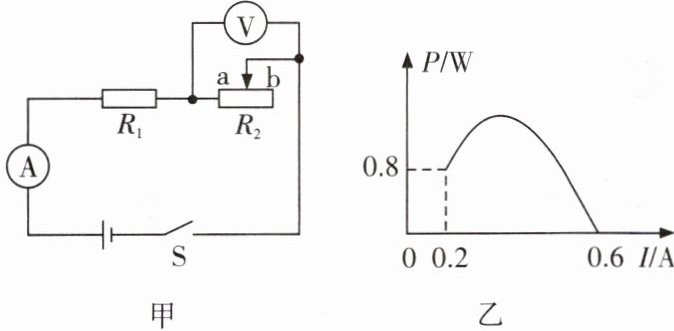

2.(1808,1814)如图甲所示,$R_{1}$为定值电阻,滑动变阻器$R_{2}$的滑片从b端滑到a端的过程中,$R_{2}$消耗的电功率P与通过的电流I的关系如图乙所示。下列说法正确的是(D)。
A.$R_{2}$的滑片在b端时,电流为0.6A
B.$R_{2}$的最大阻值为40$\Omega$
C.$R_{1}$每秒产生的最小热量为4J
D.该电路消耗的最大电功率为3.6W

答案： D

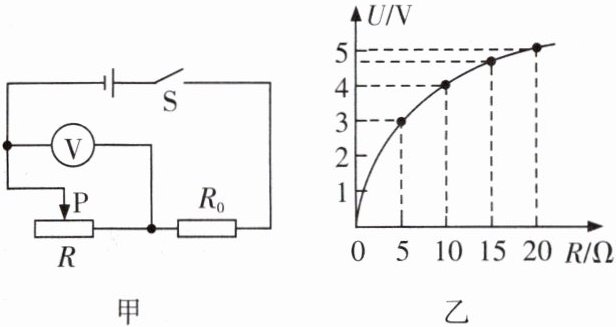

3.(1806,1808)如图甲所示,电源电压不变,$R_{0}$为定值电阻,R为滑动变阻器。闭合开关,滑片P移动过程中,电压表示数随滑动变阻器阻值变化的关系如图乙所示。则下列说法中正确的是(B)。
A.电源电压是5V
B.电阻$R_{0}$的阻值为5$\Omega$
C.电路消耗的最大电功率为5W
D.当R= 10$\Omega$时,电阻R工作1 min消耗的电能为16J

答案： B

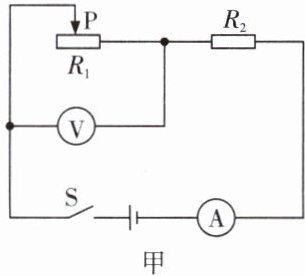

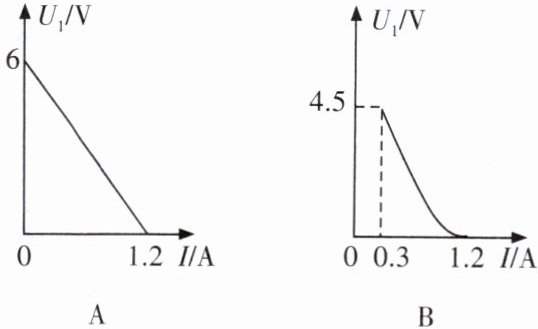

4.(1806,1808)如图甲所示电路,电源电压保持6V不变,滑动变阻器的最大阻值为15$\Omega$,定值电阻$R_{2}$为5$\Omega$。电压表示数为$U_{1}$、$R_{2}的电功率为P_{2}$、电流表示数为I。闭合开关后,移动滑片P,图乙中可能正确的是(D)。

答案： D
