《2025年学习指要九年级物理全一册人教版》

5.(1710)如图所示,甲、乙两图中电源相同。$R_{1}$、$R_{2}$串联如图甲,闭合开关S,电压表示数为2 V,电流表示数为0.2 A;$R_{1}$、$R_{2}$并联如图乙,闭合开关S,电压表示数为6 V。求:

(1)$R_{1}$、$R_{2}$的阻值;
(2)图乙中电流表示数。

答案：
(1)
由图甲可知，$R_1$、$R_2$串联，电压表测$R_1$两端的电压，电流表测电路中的电流。
根据$I = \frac{U}{R}$可得，$R_1$的阻值：$R_1=\frac{U_1}{I}=\frac{2V}{0.2A}=10\Omega$。
因为串联电路中总电压等于各分电压之和，且电源相同，由图乙可知，电源电压$U = 6V$，所以$R_2$两端的电压：$U_2=U - U_1=6V - 2V = 4V$。
则$R_2$的阻值：$R_2=\frac{U_2}{I}=\frac{4V}{0.2A}=20\Omega$。
(2)
由图乙可知，$R_1$、$R_2$并联，电压表测电源电压，电流表测干路电流。
根据并联电路中各支路两端的电压相等且等于电源电压，可得$U_1' = U_2' = U = 6V$。
通过$R_1$的电流：$I_1=\frac{U}{R_1}=\frac{6V}{10\Omega}=0.6A$。
通过$R_2$的电流：$I_2=\frac{U}{R_2}=\frac{6V}{20\Omega}=0.3A$。
根据并联电路中干路电流等于各支路电流之和，可得干路电流：$I' = I_1 + I_2=0.6A + 0.3A = 0.9A$，即图乙中电流表示数为$0.9A$。
综上，
(1)$R_1$的阻值为$10\Omega$，$R_2$的阻值为$20\Omega$；
(2)图乙中电流表示数为$0.9A$。

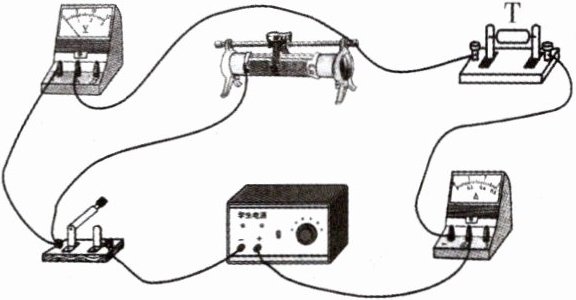

1.(1705)(2024年扬州)如图所示,电源电压恒为6V,敏感元件T的电阻随电流的增大而减小。电压表示数为2V时,电流表示数为0.2A,当电压表示数为2.4V时,电流表示数可能是(D)。


A.小于0.18 A
B.等于0.18 A
C.大于0.18 A,小于0.20 A
D.大于0.20 A,小于0.24 A

答案： D

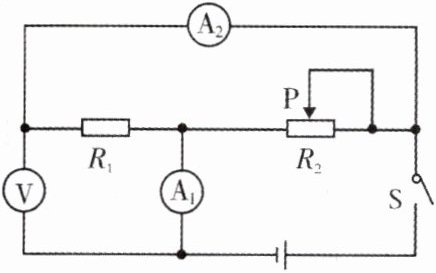

2.(1710)如图所示,电源电压保持不变,闭合开关S,将变阻器的滑片P向右端移动,则在移动过程中,以下有关叙述正确的是(A)。
①电压表V的示数变小,电流表$A_1$的示数变大
②电压表V的示数不变,电流表$A_2$的示数不变
③电压表V的示数与电流表$A_1$的示数的乘积变小
④电压表V的示数与电流表$A_1$和$A_2$的示数差的比值变大

A.只有②③④
B.只有③④
C.只有①③
D.①②③④都正确

答案： A

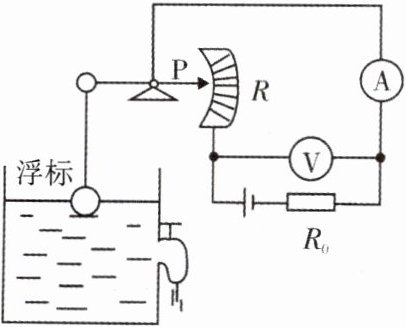

3.(1709)如图为自动测定油箱内油量的装置原理图,电源电压为36V,R为滑动变阻器,R₀为定值电阻,电流表的测量范围为0~0.6A,电压表的测量范围为0~36V。油箱中的油量是通过电流表或电压表的示数反映出来的,且表的最大测量值对应油箱最大油量,当油箱内的油面在最高或最低位置时,滑动变阻器的滑片P恰好能分别滑至两端,当油面达到最低位置时,反映油量的电表示数为最大测量值的$\frac{1}{6}$。据此下列说法中错误的是(C)。

A.R₀阻值为60Ω
B.滑动变阻器的阻值变化范围为0~300Ω
C.当滑动变阻器的滑片P在中点时,电压表的示数为21V
D.当滑动变阻器的滑片P在中点时,电流表的示数为0.17 A

答案： C
