《2025年学习指要九年级物理全一册人教版》

3.(1608)(1)如图甲所示,电阻箱的示数为2025Ω;如图乙所示,电流表的示数为2.5A。
(2)实验室中有一标有“20 Ω 2 A”字样的滑动变阻器,如图丙所示,若要把它其中的两个接线柱连接到电路中去,共有4种接法；“2 A”指的是滑动变阻器允许通过的最大电流为2A。

答案：
(1)2025；2.5
(2)4；滑动变阻器允许通过的最大电流为2A

(1)油量表是电流表。
(2)当油箱油量减少时,R接入电路的电阻变大,油量表的示数变小。
(3)根据材料,提出一个可探究的科学问题:油箱中油量的变化与电路中电流的变化有什么关系？

答案：
(1) 电流表
(2) 变大；变小
(3) 油箱中油量的变化与电路中电流的变化有什么关系？

1.(1608)请在下面左边方框中画出你设计的简易调光台灯的电路图;在右边方框中画出你设计的台灯结构图。

答案：

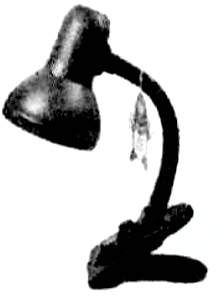

2.为了让台灯更稳固,应选用密度较大的材料来制作底座;注意将灯罩弧度做得______(选填"较大"或"较小")较大,灯罩反射面较______(选填"光滑"或"粗糙")光滑。

答案： 大；较大；光滑

3.(1605)如图是一位同学设计的模拟调光台灯电路,闭合开关灯泡发光后,发现无论怎样移动回形针,灯泡亮度几乎不变,产生这一现象的原因可能是(D)。

A.电路处于断路状态
B.灯泡被短路
C.灯泡灯丝的阻值太小
D.金属丝的阻值太小

答案： D
