4.(1710)(2024年广州)如图是地磅工作原理示意图,秤台连在竖直弹簧上,电路与恒压电源连接。未称量时,滑动变阻器R的滑片P在最上端,称量时,滑片P向下滑动。闭合开关S,车辆总质量越大时(A)。


A.电压表的示数越大
B.电压表的示数越小
C.电流表的示数越大
D.电流表的示数越小

答案： A

5.(1705)如图所示是电阻甲和乙的I-U图像,下列选项对图像信息判断正确的是(D)。

A.乙电阻的阻值随电流的升高逐渐变小
B.当乙两端的电压为2.5 V时,其阻值为10Ω
C.甲是一个定值电阻,阻值为0.2Ω
D.将甲和乙并联在电压为1V的电源两端,则干路电流为0.6 A

答案： D

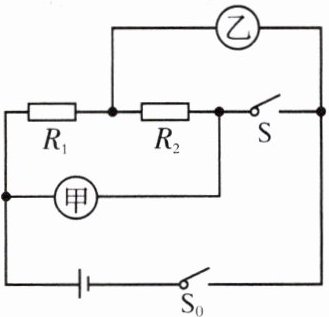

6.(1709)如图所示电源电压恒定,闭合S₀,当S闭合,甲、乙两表为电压表时,两表示数之比Uₐ₋ₐ:Uₑ₋ₐ= 8:5,则$R_1:R_2=$3:5;当S断开,甲、乙两表为电流表时,两表示数之比Iₐ₋ₐ:Iₑ₋ₐ=8:3。

答案： 3:5；8:3

7.(1705)将一只标有“30Ω 0.3 A”的定值电阻和一只标有“20Ω 0.6 A”的定值电阻串联接入电路中,在保证所有电路元件安全的前提下,电路中最大电流为0.3A,此时电源电压为15V。

答案： 0.3；15

1.(1710)如图甲所示$,R_1$为定值电阻$,R_2$为滑动变阻器,电源电压不变。闭合开关S后,滑片P从a端移动到b端,电流表示数I与电压表示数U的变化关系如图乙所示,则滑动变阻器$R_2$的最大阻值为20Ω,电源电压为___6V;当滑动变阻器的滑片P在中点时,两电表的示数对应图乙中的___B(选填“A”“B”“C”“D”或“E”)点。

答案： 20；6；B
