《2025年学习指要九年级物理全一册人教版》

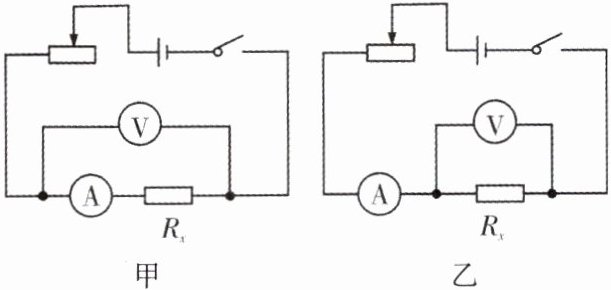

(1703,1710)小强在学完伏安法测电阻后,进行了细致的思考,他觉得电压表和电流表接入电路中,由于它们自身也有一定的电阻,所以在实验过程中就会对测算的定值电阻的阻值精确程度有影响。请结合图中的两种测算方案的电路图进行分析,甲实验电路测算出的电阻值将会偏大(选填“偏大”“偏小”或“不变”),乙实验电路测算出的电阻值将会偏小(选填“偏大”“偏小”或“不变”)。

答案： 甲电路分析：
甲图为电流表内接法，电流表与$R_x$串联，电压表测电流表和$R_x$的总电压$U_{测}=U_{R_x}+U_A$（$U_A$为电流表分压），电流表测通过$R_x$的真实电流$I_{测}=I_{真}$。由$R_{测}=\frac{U_{测}}{I_{测}}=\frac{U_{R_x}+U_A}{I_{真}}=R_{真}+R_A$（$R_A$为电流表内阻），故$R_{测}＞R_{真}$，测量值偏大。
乙电路分析：
乙图为电流表外接法，电压表与$R_x$并联，测$R_x$真实电压$U_{测}=U_{真}$，电流表测通过$R_x$和电压表的总电流$I_{测}=I_{R_x}+I_V$（$I_V$为电压表分流）。由$R_{测}=\frac{U_{测}}{I_{测}}=\frac{U_{真}}{I_{R_x}+I_V}$，因$I_{测}＞I_{真}$（$I_{真}=I_{R_x}$），故$R_{测}＜R_{真}$，测量值偏小。
偏大；偏小

1.(1708)下面四对并联的电阻中,总电阻最小的是(C)。
A.两个4Ω
B.4Ω和6Ω
C.1Ω和8Ω
D.2Ω和7Ω

答案： C

2.(1708)关于电学知识,下列说法正确的是(C)。
A.欧姆定律$I= \frac{U}{R}变形为R= \frac{U}{I}$,说明导体的电阻与其两端电压成正比
B.导体的横截面积越大,其电阻值一定越小
C.通电金属导体,其中电荷定向移动的方向与电流方向相反
D.两个电阻并联,其中一个电阻阻值变大,并联总阻值变小

答案： C
