5.(1804,1806)如图是两个定值电阻$R_1、$$R_2$的内部结构图$,R_1、$$R_2$所用电阻丝(涂有绝缘漆)粗细均匀、材料相同,分别缠绕在相同的圆柱形绝缘棒上,圈数分别为43圈和33圈$,R_1$的电阻丝比$R_2$的电阻丝细。将$R_1、$$R_2$并联在电路中工作一段时间,下列说法中正确的是(D)。


A.通过$R_1$的电流等于通过$R_2$的电流

B.R_1$两端的电压大于$R_2$两端的电压$
C.R_1$的电功率大于$R_2$的电功率$
$D.R_1$消耗的电能小于$R_2$的电能

答案： D

6.(1805,1807)甲、乙两只电热杯及其铭牌上部分参数如图所示,若它们的电阻不随温度的变化而改变,则下列说法中正确的是(D)。


A.甲的电阻小于乙的电阻
B.两电热杯均正常工作时,相同时间内消耗的电能一样多
C.若将乙接在电压为110 V的电路中,它的实际功率为500 W
D.若将两电热杯串联后接在电压为220 V的电路中,相同时间内甲消耗的电能较多

答案： D

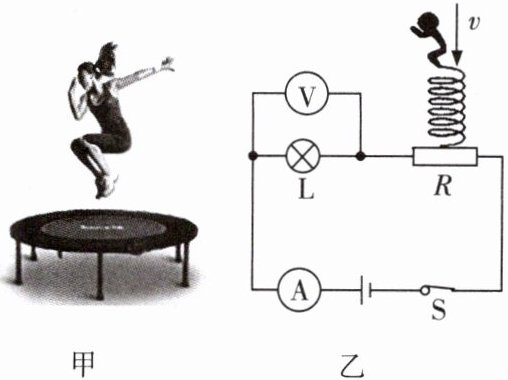

7.(1806,1808)【体育与健康】如图甲所示是健身蹦床,原理如图乙所示。电源电压不变,灯L的电阻不变,压力传感器R的阻值随压力增加而减小。在运动者从与蹦床接触至下落到最低点过程中,下列说法中正确的是(C)。


A.电流表示数逐渐变小
B.电压表示数变小
C.灯L的实际功率变大,亮度变亮
D.整个电路消耗的电功率大小不变

答案： C

8.(1806,1808)在如图所示的电路中,已知电源电压为4.5 V且保持不变,电压表的测量范围为0~3 V,电流表的测量范围为0~0.6 A,某电路元件(图中用电阻$R_1$表示)标有“2.5 V 5 Ω”字样,滑动变阻器$R_2$标有“10 Ω 1 A”字样。在保证电路安全的前提下,下列判断中正确的是(B)。


A.电路中允许通过的最大电流为0.6 A
B.滑动变阻器允许调节的最小阻值为4 Ω
C.电压表的变化范围为1.5~3 V
D.定值电阻$R_1$的最小电功率为0.5 W

答案： B

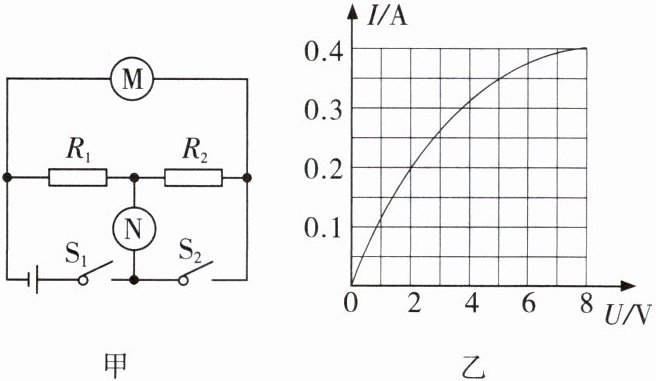

9.(1808)如图甲所示的电路,电源电压不变$,R_1$是定值电阻,通过$R_2$的电流与$R_2$两端的电压关系如图乙所示。当M、N都是电流表,且$S_1$闭合、$S_2$断开时,M的示数为0.4 A,电路的总电阻为R';当M、N都是电压表,且$S_1、$$S_2$都闭合时,N的示数为2 V,电路的总电阻为R''。下列说法中正确的是(D)。

A.电阻$R_1$的阻值为15 Ω
B.R':R''= 6:25
C.当M、N都是电压表$,S_1、$$S_2$都闭合时、$R_1$与$R_2$的功率之比为1:3
D.当M、N都是电流表,只闭合$S_1$时,M、N两表示数之比为3:5

答案： D
