例1 (1907)在符合安全用电原则的前提下,请将带有保险丝的三孔插座及电灯接入电路中。(其中部分电路已连接完成且要求开关只控制电灯)三孔插座上孔接地线，左孔接零线，右孔通过保险丝接火线；灯泡的螺旋套接零线，灯泡顶端金属点通过开关接火线。

答案： 1. 三孔插座的接法：
三孔插座的上孔接地线；左孔接零线；右孔接火线，且保险丝接在火线上。
2. 灯泡的接法：
火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上。
最终连接结果为：三孔插座上孔接地线，左孔接零线，右孔通过保险丝接火线；灯泡的螺旋套接零线，灯泡顶端金属点通过开关接火线。

例2 (1909)如图所示的电路是家庭电路的一部分,电工师傅按下面的顺序进行检测:①闭合$S_1,$灯$L_1$亮;②断开$S_1,$闭合$S_2,$灯$L_1$不亮,灯$L_2$不亮;③用试电笔测a、b、c、d四个接线点,试电笔只在c点不发光。若电路中只有一处故障,故障可能是(D)。


A.灯$L_2$短路
B.c点左侧的中性线断路
C.灯$L_2$所在支路断路
D.c、d两点间断路

答案： D

1.(1905,1907)(2024年重庆改编)关于家用电器的工作过程和家庭电路,下列说法中正确的是(D)。
A.开关短路时漏电保护器会切断电路
B.空气开关的作用是在发生漏电时切断电路
C.空气开关和漏电保护器在家庭电路中起的作用相同
D.安装漏电保护器、使用三线插头都是防止漏电而采取的安全措施

答案： D

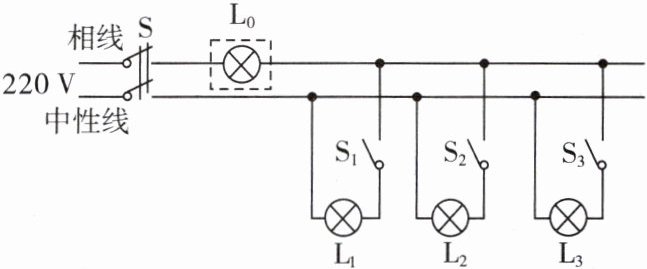

2.(1909)如图所示,在安装室内电路时,电工师傅常用一个标有“220 V 40 W”字样的灯泡L₀来代替保险丝检查新安装的照明电路中的每个支路的情况,下列判断中正确的是(A)。

A.当只闭合S、$S_1$时,L₀正常发光$,L_1$所在的支路短路
B.当只闭合S、$S_1$时,L₀不亮$,L_1$所在的支路短路
C.当只闭合S、$S_2$时,L₀和$L_2$都呈现暗红色$,L_2$所在的支路断路
D.灯L₀代替了保险丝,若电路中存在短路,灯L₀的灯丝就会熔断,起到了保护电路的作用

答案： A
