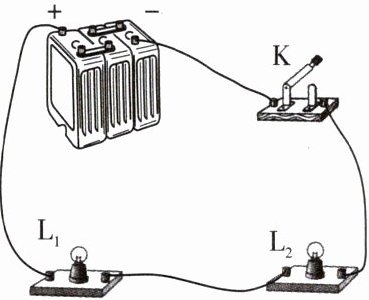

(1514)【科学推理】(1)如图所示的实物电路,闭合开关K,两只电灯都不亮,小波用电流表检测电路中发生的故障,请你帮他完成下表中的故障判断。

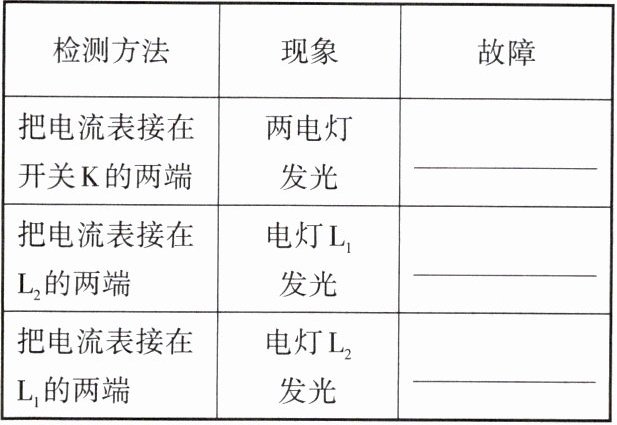

|检测方法|现象|故障|
|把电流表接在开关K的两端|两电灯发光|开关接触不良|
|把电流表接在$L_2$的两端|电灯$L_1$发光|L₂断路|
|把电流表接在$L_1$的两端|电灯$L_2$发光|L₁断路|

(2)小波设计了如图所示的电路图,想分别测出$L_1$和$L_2$的电流,请你分析该电路是否可行并说明理由。

不可行，电流表正负接线柱要接反。

答案：
(1)开关接触不良；L₂断路；L₁断路
(2)不可行，电流表正负接线柱要接反。

1.(1518)将一个开关和两个灯泡用导线接入同一个电源两端,下列说法正确的是(D)。
A.若通过两个灯的电流相等,则这两个灯一定是并联
B.若通过两个灯的电流不等,则这两个灯可能是串联
C.若通过两个灯的电流相等,则这两个灯一定是串联
D.若通过两个灯的电流不相等,则这两个灯一定是并联

答案： D

2.(1518)(2023年湖北改编)【节约资源】一间教室安装有10盏规格相同的日光灯,正常工作时,通过总开关的电流是1.8 A。为了节约电能,关掉了讲台的3盏灯,此时通过总开关的电流变为(B)。
A.0.54 A
B.1.26 A
C.1.44 A
D.2.34 A

答案： B

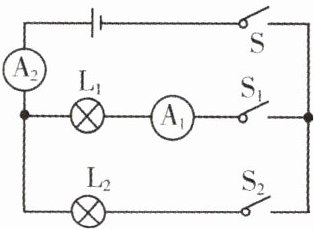

3.(1514,1518)如图所示的电路中,电源电压恒定,闭合开关S、$S_1$和$S_2,$灯$L_1、$$L_2$都正常发光,则下列说法中正确的是(C)。

A.电流表$A_2$测通过灯$L_2$的电流
B.电流表$A_1$和$A_2$示数相等
C.断开$S_2,$电流表$A_2$示数变小
D.断开$S_2,$灯$L_1$变暗

答案： C
