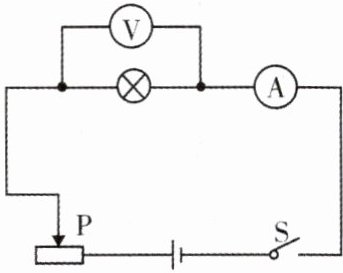

3.(1709)如图所示,电源电压为5V,灯泡L正常发光时的电阻约为10Ω,闭合开关S后,移动滑片P,灯泡始终不亮,电流表示数为零,电压表示数为5V,该电路的故障可能是(A)。


A.灯泡的灯丝断了
B.开关S接触不良
C.电流表断路
D.灯泡的灯丝被短接了

答案： A

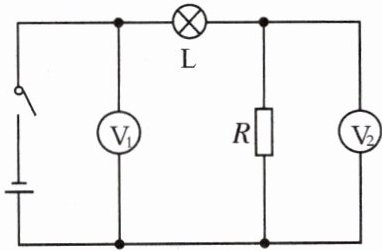

4.(1709)如图所示,电源电压不变,闭合开关后,电路正常工作,一段时间后,发现其中一个电压表示数变大。则下列说法中正确的是(AD)。

A.灯L可能短路
B.电阻R可能短路
C.灯L可能变亮
D.另一个电压表示数变小

答案： AD

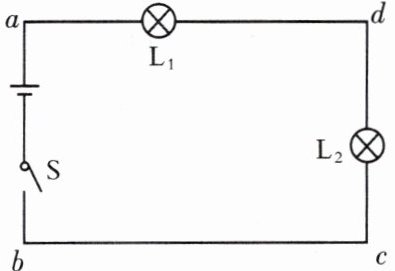

5.(1709)如图所示,电源电压为6V,当开关S闭合后,灯泡$L_{1}和L_{2}$都不亮,用理想电压表测得各部分电压是$U_{ab}= 6V$,$U_{ad}= 6V$,$U_{cd}= 0V$。如果已知只有一处电路故障,则该故障可能是(A)。


A.$L_{1}$的灯丝烧断了
B.$L_{2}$的灯丝烧断了
C.开关S处断路
D.bc间断路

答案： A

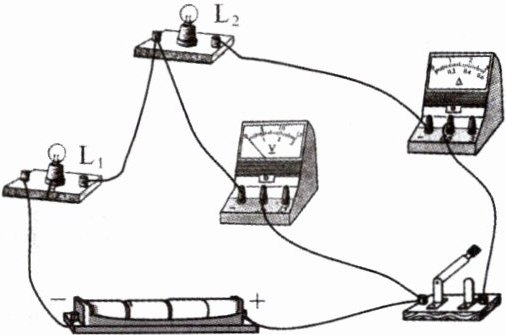

6.(1709)如图所示的电路中,电源电压保持不变。闭合开关,电路正常工作,过了一会儿,有灯泡熄灭,两个电表中只有一个电表的示数变大。若电路中只有一处故障,则故障可能是(D)。


A.灯泡$L_{1}$断路
B.灯泡$L_{2}$断路
C.灯泡$L_{1}$短路
D.以上情况都不对

答案： D

7.(1709)(2024年达州)如图所示,闭合开关后,整个电路正常工作。其中一盏灯突然熄灭,两只电表示数均变大,则该电路可能发生的故障为(A)。

A.$L_{1}$短路
B.$L_{2}$短路
C.$L_{1}$开路
D.$L_{2}$开路

答案： A
