《2025年学习指要九年级物理全一册人教版》

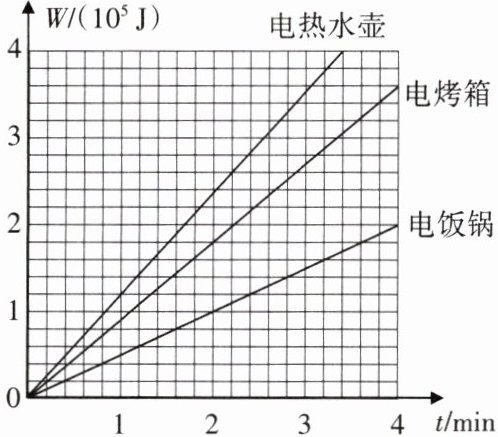

1.(1806,1811)额定电压相同的电热水壶、电烤箱和电饭锅正常工作过程中消耗的电能W和通电时间t的关系如图所示。关于这三个用电器,下列判断正确的是(B)。

A.正常工作时,电热水壶比电烤箱产生的热量少
B.正常工作时,电热水壶比电饭锅的功率大
C.正常工作时,通过电饭锅的电流最大
D.在一个月内,电热水壶消耗的电能一定最多

答案： B

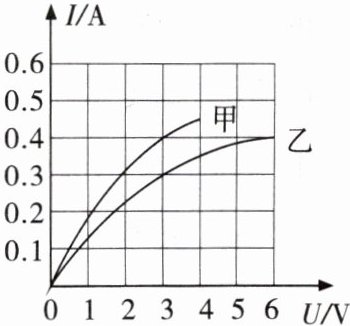

2.(1806,1807)甲、乙两只灯泡的I-U关系如图所示,已知Lₐ额定电压为3 V,Lᵦ额定电压为6 V,将它们连入电路中,调节电源电压确保两灯均不超负荷工作,则下列说法中正确的是(A)。


A.将它们串联时,两灯均能正常工作
B.将它们串联时,灯泡甲和乙实际功率之比为1:1
C.将它们并联时,干路允许通过的最大电流是0.8 A
D.将它们并联时,整个电路的最大功率为3.6 W

答案： A

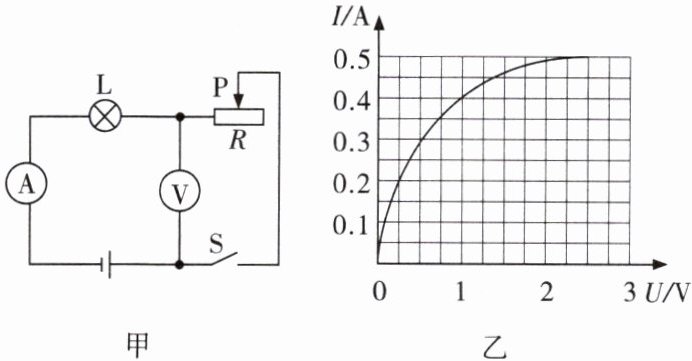

3.(1807,1808)如图甲所示电路,电源电压为3 V,小灯泡的额定电压为2.5 V,图乙是小灯泡的I-U图像。闭合开关S后,下列判断正确的是(B)。


A.滑动变阻器的滑片P向左滑动时,灯泡变暗
B.小灯泡正常发光时,滑动变阻器的电功率是0.25 W
C.电流表示数为0.4 A时,灯泡的电阻是25 Ω
D.电压表示数为2.5 V时,小灯泡的功率是1.25 W

答案： B

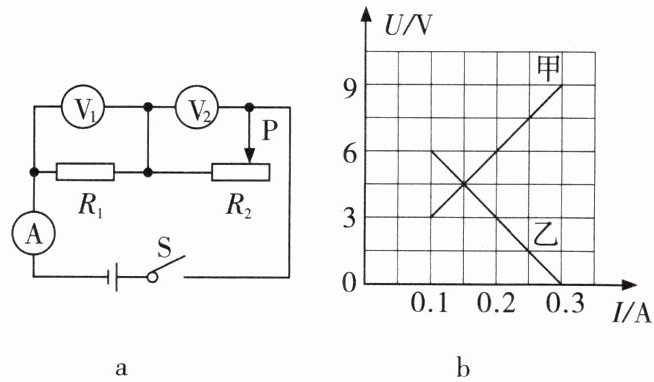

4.(1806,1808)如图a所示的电路,电源电压保持不变。闭合开关S,调节滑动变阻器,两电压表的示数随电流表示数变化的图像如图b所示,根据图像的信息可知电源电压为9V,滑动变阻器$R_2$的最大阻值为60Ω,电路的最大功率为2.7W。

答案： 9；60；2.7
