《2025年学习指要九年级物理全一册人教版》

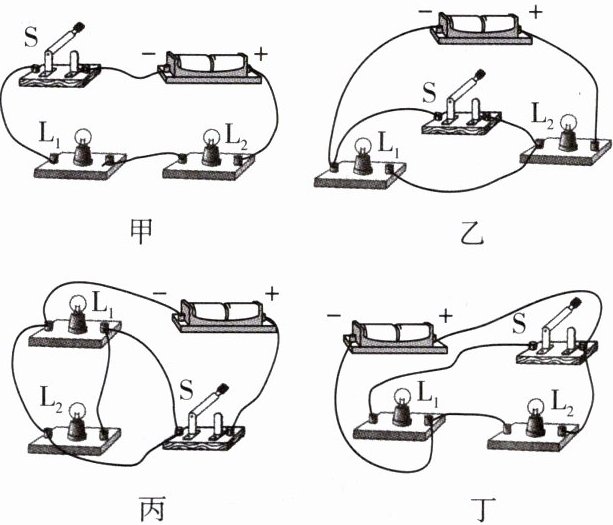

7.(1511)实验小组的同学连接了四个电路(如图)来探究开关的控制作用,下列判断正确的是(C)。

A.甲电路中,开关S只控制$L_1$
B.乙电路中,闭合开关S,两灯都亮
C.丙电路中,闭合开关$S,L_1$亮$,L_2$不亮
D.丁电路中,断开开关$S,L_1$不亮$,L_2$亮
]

答案： C

8.(1510)(2023年山东)【物理学与日常生活】如图所示为一款吊扇灯,闭合总开关后,风扇和灯可各自独立工作。下列设计的电路图中,跟该吊扇灯功能吻合且符合实际的是(C)。
]

答案： C

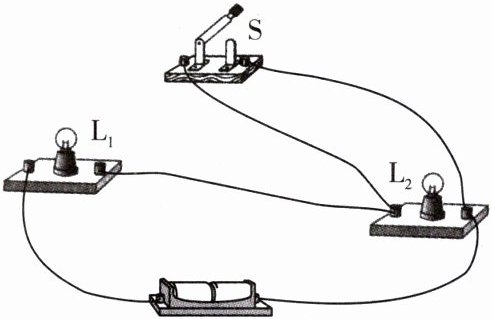

9.(1507,1518)如图所示电路,下列说法中正确的是(D)。

A.闭合开关$S,L_1$和$L_2$都会亮
B.断开开关S,通过$L_1$的电流比通过$L_2$的电流大
C.闭合开关$S,L_2$会更亮
D.断开开关S,通过$L_1$和$L_2$的电流一样大
]

答案： D

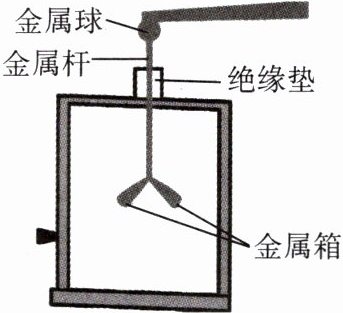

10.(1503)(2023年湖北)如图所示是实验室的验电器,它的工作原理是同种电荷相互排斥,验电器的金属箔所带的电荷量越多,金属箔的张角越大,验电器不能(选填"能"或"不能")直接检验物体带哪种电荷。
]

答案： 相互排斥；越大；不能

11.(1505,1507)【创新实验】"一起悟理"创新实验小组自制如图甲所示的开门报警器,电路板固定于大门,条带左端插在两电池之间,右端固定于门框。如图乙所示,大门一旦被打开,灯亮、电铃响。条带在电路中起到了电路元件开关的作用,具有优异的绝缘(选填"导电"或"绝缘")性。某次测试发现,把大门打开,电铃响而灯不亮,故障可能是灯L处发生断路。

答案： 开关；绝缘；断路
