《2025年学习指要九年级物理全一册人教版》

11.(1903,1907)安装额定功率为1800 W的电热水器时,需加装一个开关便于控制热水器的工作。现有两种开关$S_1(250 V 6 A)、$$S_2(250 V 16 A),$为了安全和实用。应选用开关S2(选填$"S_1"$或$"S_2")$和图1中甲(选填"甲"或"乙")插座。

答案： S2；甲

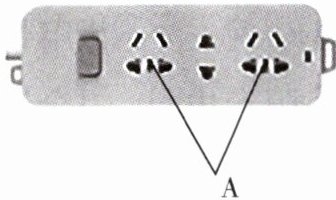

12.(1903,1905,1907)安全用电,从我做起。如图是已接入家庭电路中的一个插线板。

(1)插线板上标记A的插孔,应与家庭电路的火线相连。
(2)多个用电器同时插在插线板上工作,它们的连接方式是并联。
(3)家庭电路中总电流如果超过安全值,会由于电流的热效应,导致线路温度过高,容易引发火灾。
(4)将电烤箱的插头插入插线板,闭合开关,家里的空气开关跳闸了,原因可能是短路（或用电器总功率过大）。

答案：
(1)火
(2)并
(3)热
(4)短路（或用电器总功率过大）

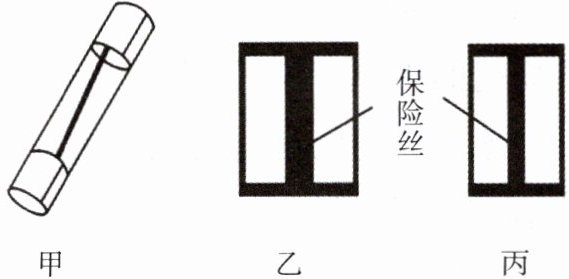

13.(1906)为了防止电流过大将用电器核心部件烧毁,很多用电器都装有保险管,如图甲所示,乙、丙两图分别是两个保险管的截面图,若两管内保险丝的材料相同,长度相同,粗细不同,则两图中乙图保险丝的电阻大,当乙、丙两保险管通过相同的电流时, 乙图保险丝的热功率大, 乙图保险丝更容易熔断。(均选填"乙图"或"丙图")。

答案： 乙图；乙图；乙图

14.(1909)(2024年四川)小李做家务时,房间里的电灯突然熄灭。他用测电笔分别测试如图所示家庭简化电路中的a、b、c、d四点,测a、b两点时氖管均发光,测c、d两点时均不发光。若电路中只有一处故障,则故障可能是(B)。


A.a、b之间断路
B.b、c之间断路
C.c、d之间断路
D.b、c之间短路

答案： B

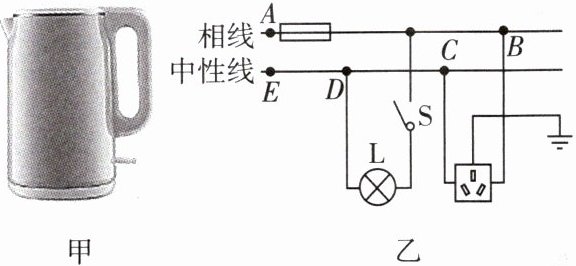

15.(1905,1909)【科学推理】如图甲所示,小李早上想用电热水壶烧开水,将插头插入插座,并闭合开关,发现电热水壶不工作,厨房的灯泡也不能工作,其简化电路如图乙所示。保持灯泡开关闭合,拔出插头,用试电笔分别接触插座的左右两孔,发现接左、右孔时氖管均发光。若电路中只有一处故障,则故障可能是(B)。


A.CD间电路断路
B.ED间电路断路
C.插座短路
D.保险丝烧断

答案： B
