《2025年学习指要九年级物理全一册人教版》

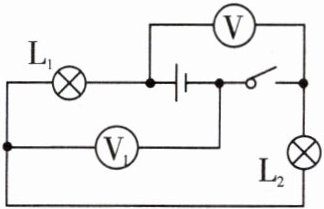

2.(1602)如图所示,开关闭合时,电压表V测的是电源两端电压,V1测的是L2两端的电压；通过两灯的电流$I_1$=$I_2$。

答案： 【解析】：分析电路，电流从电源正极出发，经开关、L₂、L₁回到负极，两灯串联。电压表V并联在电源正负极之间，测电源两端电压；电压表V₁并联在L2两端，测L2两端电压。串联电路中电流处处相等，故I₁=I₂。
【答案】：电源；L2；=

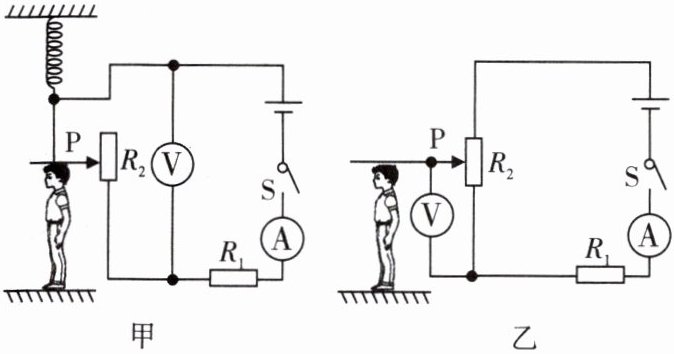

3.(1604,1608)如图是两位同学在老师指导下设计的电子身高测量仪的电路图,当被测学生身高增加时,图甲中$R_2$接入电路的阻值变大,电流表的示数变小,电压表的示数变大；图乙中$R_2$接入电路的阻值变小,电流表的示数变大,电压表的示数变小。(均选填“变大”“变小”或“不变”)

答案： 变大；变小；变大；变小；变大；变小

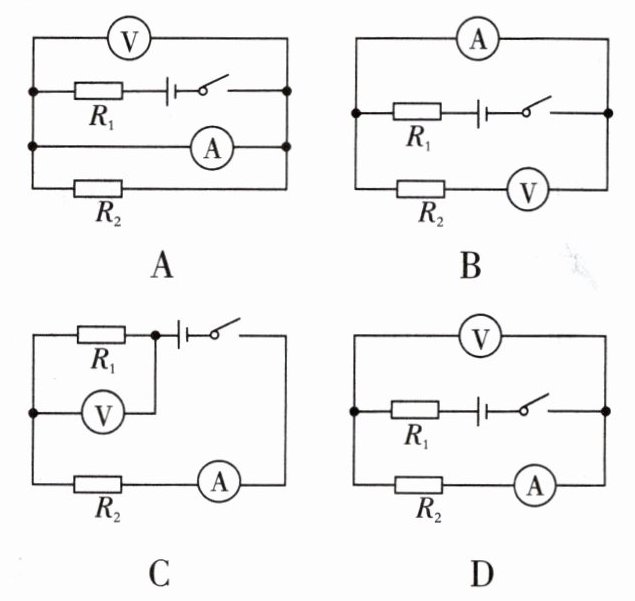

1.(1602)下列电路连接正确且电压表测量$R_{2}$两端电压的是(D)。

答案： D

2.(1602)如图所示,电源电压不变,闭合开关S,两灯均发光,电压表$V_{1}$的示数为6 V,电压表$V_{2}$的示数为2 V。则下列说法中正确的是(D)。

A.电源两端电压为4 V
B.$L_{1}$两端电压为2 V
C.断开开关,只将电压表$V_{2}$换成电流表,则$L_{1}与L_{2}$可以实现并联
D.断开开关,将两个电压表都换成电流表,则$L_{1}与L_{2}$可以实现并联

答案： D

3.(1605)制作LED灯主要使用下列材料中的(C)。
A.导体
B.绝缘体
C.半导体
D.超导体

答案： C

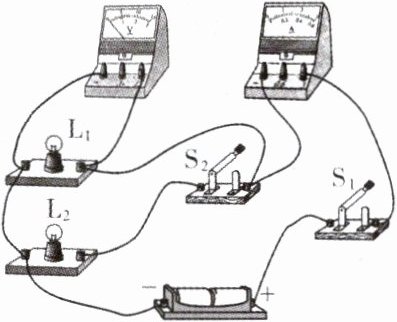

4.(1603)如图所示,电源电压保持不变,下列说法中正确的是(A)。

A.若先闭合$S_{1}$,再闭合$S_{2}$,则电压表示数不变
B.若灯$L_{1}$短路,则闭合$S_{1}$、$S_{2}$后,灯$L_{2}$仍然亮
C.若把电压表和电流表位置对调,则闭合$S_{1}$、$S_{2}$,两表都烧坏
D.同时闭合$S_{1}$、$S_{2}$,通过两灯泡的电流一定相同

答案： A
