《2025年学习指要九年级物理全一册人教版》

1.(1702)为了测定小灯泡的电阻,现提供如下器材:额定电压为2.5V的小灯泡,电压表(测量范围有“0~3 V”和“0~15 V”),电流表(测量范围有“0~0.6 A”和“0~3 A”),滑动变阻器(规格分别为“10Ω 2 A”“20Ω 2 A”“50Ω 1.5 A”),开关,电源(电压恒为4 V)和若干导线。某同学连接完电路后闭合开关,把滑动变阻器的滑片从一端移到另一端的过程中,测量的数据如下表所示。若电源电压恒定不变,则下列说法中正确的是(C)。

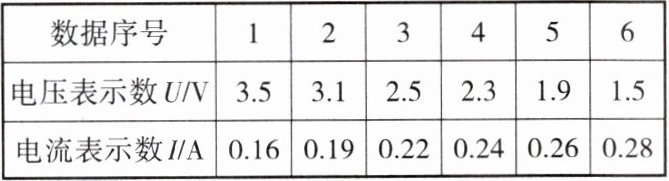

|数据序号|1|2|3|4|5|6|
|电压表示数U/V|3.5|3.1|2.5|2.3|1.9|1.5|
|电流表示数I/A|0.16|0.19|0.22|0.24|0.26|0.28|

A.该小灯泡正常发光时的电流为0.22 A
B.该小灯泡的电流随它两端电压的增大而减小
C.该同学所选的滑动变阻器规格为“50Ω 1.5 A”
D.该同学连接电路时,将电压表并联在小灯泡的两端

答案： C

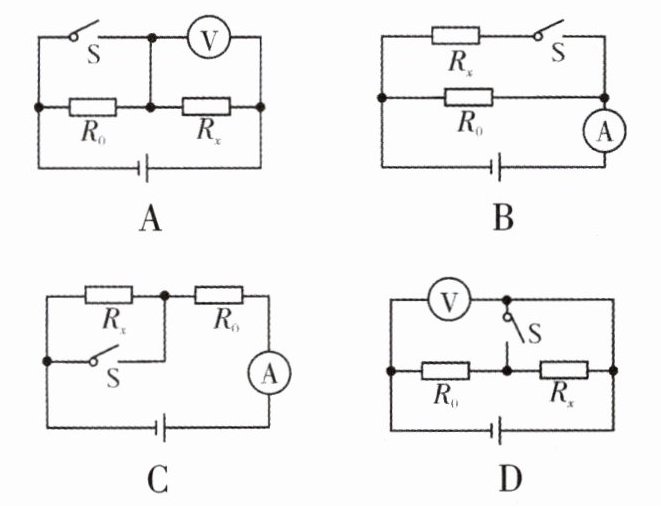

2.(1707)以下各图中,$R_{0}$阻值大小已知,不能测量出$R_{x}$电阻阻值大小的是(A)。

答案： A

3.(1706,1707)如下是小明利用伏安法测电阻的实验报告,请将空白处补充完整。
(1)实验原理:R=U/I。
(2)实验器材:2节干电池、1个待测电阻R、1只电压表、1只电流表、1个滑动变阻器、1个开关、若干导线。
(3)实验步骤与数据表格:

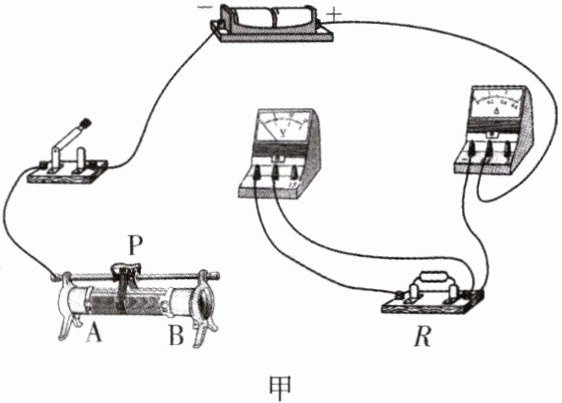

①实验中,采用如图甲所示电路,请将电路连接完整。

②闭合开关前,应先移动变阻器的滑片P到B(选填“A”或“B”)端,使电路中的电流在开始测量时最小。

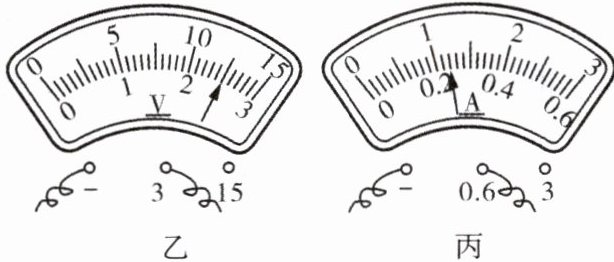

③移动滑片P至不同位置,进行三次实验。测得第一次、第二次的电压和电流值分别为1.5 V和0.14 A、2.0 V和0.2 A,第三次电压表和电流表示数如图乙和丙所示。

④请根据上述实验步骤,设计出数据记录表格,并将实验数据填入表格中。
|实验次数|电压U/V|电流I/A|电阻R/Ω|
|----|----|----|----|
|1|1.5|0.14|10.7|
|2|2.0|0.2|10.0|
|3|2.5|0.25|10.0|

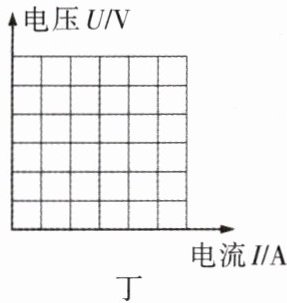

(4)实验在图丁中用描点法画出待测电阻的U-I图像。

(5)实验结果:待测电阻R的测量结果为10Ω。

答案：
(1) R=U/I
(3)② B
④
|实验次数|电压U/V|电流I/A|电阻R/Ω|
|----|----|----|----|
|1|1.5|0.14|10.7|
|2|2.0|0.2|10.0|
|3|2.5|0.25|10.0|
(5) 10Ω
