20.(1517)如图所示,在探究"并联电路的电流特点"实验时,小明设计了如图甲所示的电路进行实验。


(1)实验中,小明应该选择两个小灯泡的规格是______(选填"相同"或"不相同")的。
(2)请用笔画线代替导线,按图甲中的电路图把图乙中的实物电路连接完整(导线不得交叉)。
(3)小明在连接电路时,开关应处于______(选填"闭合"或"断开")状态。
(4)为了防止损坏电流表,在事先不能估计电流大小的情况下,应先进行______,小明闭合开关时,发现所使用的电流表指针向零刻度线的左侧偏转,原因可能是______。
(5)小明先将电流表接$L_1$所在的支路上,闭合开关,观察到灯$L_2$发光,但灯$L_1$不亮,电流表的示数为零,电路可能存在的故障是______(选填$"L_1$断路$""L_1$短路$""L_2$断路"或$"L_2$短路")。
(6)采用了以下两种方法多次完成实验。
方法一:改变电源的电池数量。
方法二:更换其中一条支路中的灯泡(规格不同)。

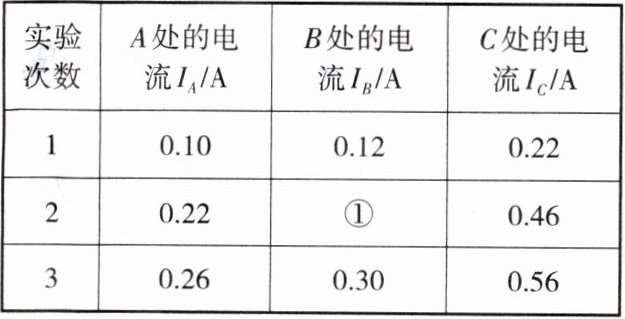

将测出的电流值填入下表,①空格处电流表如图丙所示,示数为______;

②由实验数据可以得出的结论是:并联电路中干路电流等于______。
]

答案：

(1)不相同
(2)

(3)断开
(4)试触；电流表正负接线柱接反
(5)L₁断路
(6)①0.24；②各支路电流之和
