5.(1809)小明用图中所示的器材测量小灯泡的电功率。待测小灯泡的额定电压为2.5 V,额定功率约为0.8 W。

(1)请画出导线,完成电路连接。
电路连接图应将电源、开关、滑动变阻器、小灯泡、电流表串联，电压表并联在小灯泡两端。滑动变阻器“一上一下”连接，电流表“+”进“-”出，电压表“+”接线柱接靠近电源正极一侧。
(2)小明刚连好最后一根导线,小灯泡就发出了明亮的光,他在连接电路中出现的错误是:①______;②______。
①连接电路时开关没有断开;②滑动变阻器滑片没有移到阻值最大处。
(3)小明改正错误后,闭合开关,移动滑动变阻器的滑片,观察小灯泡的发光情况,将测量数据和实验现象记录在下表中。

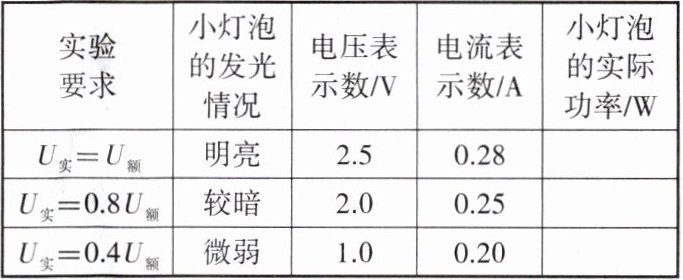

|实验要求|小灯泡的发光情况|电压表示数/V|电流表示数/A|小灯泡的实际功率/W|
|$U_{实}= U_{额}$|明亮|2.5|0.28|____|
|$U_{实}= 0.8U_{额}$|较暗|2.0|0.25|____|
|$U_{实}= 0.4U_{额}$|微弱|1.0|0.20|____|

①小灯泡的额定功率是______W;
①0.7W;
②实验结果表明:______越小,小灯泡的实际功率越小,小灯泡越暗;
②小灯泡两端实际电压越小,小灯泡的实际功率越小,小灯泡越暗;
③分析数据发现小灯泡的电阻是变化的,原因是______。
③灯丝的电阻随温度的变化而变化。

答案： （1）电路连接图应将电源、开关、滑动变阻器、小灯泡、电流表串联，电压表并联在小灯泡两端。
滑动变阻器“一上一下”连接，电流表“+”进“-”出，电压表“+”接线柱接靠近电源正极一侧。
（2）①连接电路时开关没有断开；②滑动变阻器滑片没有移到阻值最大处。
（3）①当$U_{实}=U_{额}=2.5V$时，$I = 0.28A$，根据$P = UI$，可得$P_{额}=2.5V×0.28A = 0.7W$。
②小灯泡两端实际电压。
③灯丝的电阻随温度的变化而变化。

1.(1707,1809)“伏安法测电阻”和“伏安法测小灯泡的电功率”是电学中两个重要的实验,小聪同学对两个实验进行了梳理和对比,下列说法正确的是(C)。
A.两个实验的原理相同
B.滑动变阻器在两个实验中的作用仅是保护电路
C.两个实验进行多次测量的目的不同
D.两个实验都采用了控制变量法

答案： C
