《2025年学习指要九年级物理全一册人教版》

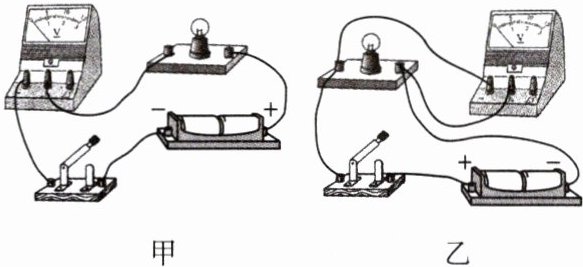

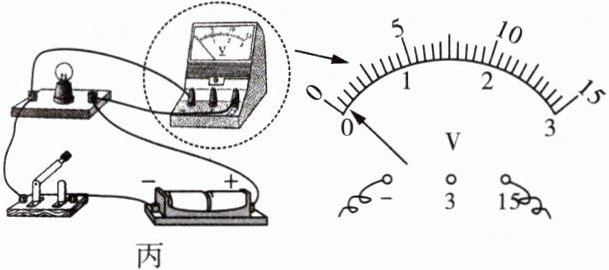

4.(1602)如图所示,用电压表测量小灯泡两端的电压,结合电压表使用说明,指出甲、乙、丙三图中电压表的使用错误。

(1)图甲:电压表与灯泡串联了;
(2)图乙:电压表正、负接线柱接反了;
(3)图丙:电压表选用的量程过大。

答案：
(1)电压表与灯泡串联了；
(2)电压表正、负接线柱接反了；
(3)电压表选用的量程过大。

(1602)【物理学与日常生活】如果你有一个酸性水果、一个铜片、一个锌片和若干导线,那么你就可以产生足够的电力来点亮灯泡。制作水果电池既有趣、安全,又简单。请简要写出制作水果电池的步骤,并说明电源的正负极。

答案： 1. 将铜片和锌片分别插入酸性水果中，确保两金属片不接触且部分露出水果外。
2. 用导线将铜片、灯泡、锌片依次连接成闭合回路。
3. 电源正极为铜片，负极为锌片。

1.(1603)学习了简单电路的知识后,九年级的同学探究走廊应急灯的两个小灯泡是串联还是并联。据下列现象,判断两灯一定是并联的是(D)。
A.两个灯泡两端的电压相等
B.通过两灯泡的电流相等
C.闭合开关,两个小灯泡同时发光;断开开关,它们同时熄灭
D.闭合开关,两个小灯泡同时发光,拧下其中一个灯泡,另一个灯泡继续发光

答案： D

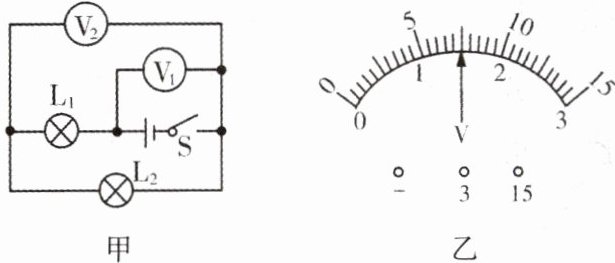

2.(1603,1604)如图甲所示电路中,当闭合开关后,两个电压表指针偏转均为图乙所示,则小灯泡$L_1$和$L_2$两端的电压分别为(A)。

A.6 V、1.5 V
B.1.5 V、6 V
C.3 V、7.5 V
D.7.5 V、6 V

答案： A
