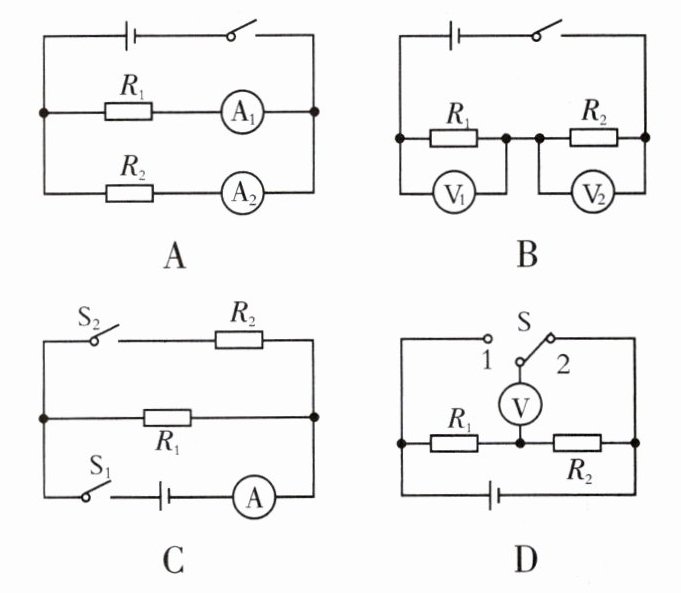

7.(1707)现有两个阻值不等的未知电阻$R_{1}和R_{2}$,为了分辨它们的阻值大小,几个同学分别设计了如下图所示的四种电路,其中不可行的是(D)。

答案： D

8.(1707)如图所示的电路中,电源电压恒定不变,$R_{0}$为电阻箱,$R_{x}$为待测电阻。连接和调整好实验器材后,断开开关$S_{2}$,闭合开关$S_{1}$,适当调节滑片P的位置,记下电流表的示数I;保持滑片P位置不动,断开开关$S_{2}$,闭合开关S,调节电阻箱$R_{0}$,使电流表的示数仍为$I$,记下此时电阻箱连入电路的阻值为$R_{1}$,则$R_{x}= $$R_{1}$。

答案： $I$；$R_{1}$
