3.(1701,1703)【问题】通过电阻的电流与电阻大小有什么样的有关关系呢?

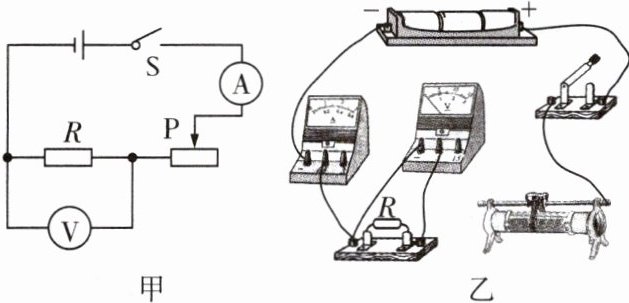

【证据】图甲是小芳的实验电路图。已知电源电压恒为4.5 V,滑动变阻器规格为“20Ω 0.2 A”,可供选择的定值电阻的阻值分别为2Ω、5Ω、10Ω、15Ω、20Ω和30Ω。

(1)按照图甲所示的电路图,请把图乙的实物电路补充完整,且当滑动变阻器的滑片向左滑动时,电流表示数增大。如图（将滑动变阻器左下接线柱与定值电阻右接线柱相连）
(2)闭合开关,电流表、电压表都无示数,调节滑动变阻器,两表示数均无变化;经检查,电源、导线和开关都无问题。其原因可能是 滑动变阻器断路。
(3)电路连接正确后,小芳先用5Ω的定值电阻进行实验,闭合开关后,移动滑动变阻器的滑片,此时电流表的示数如图丙所示,则定值电阻两端电压为2V。小芳断开开关,将5Ω的定值电阻换成了10Ω的定值电阻,然后准备闭合开关后再向左(选填“左”或“右”)移动滑片,直至电压表示数与上一次电压表示数相同。但同组同学立即制止了她的做法,他认为小芳在实验操作上须更加规范,即接下来的操作应该是将滑动变阻器的滑片移到最右端。

【解释】实验中多次更换电阻重复操作,记录数据如表一,分析表中数据可得出结论:电压一定时,通过导体的电流与电阻成反比。

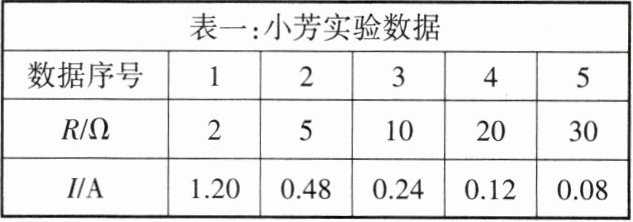

表一:小芳实验数据
|数据序号|1|2|3|4|5|
|R/Ω|2|5|10|20|30|
|I/A|1.20|0.48|0.24|0.12|0.08|

【交流】另一小组成员小星得出的实验数据如表二,分析表中数据可发现其与正确结论不符,原因是没有控制定值电阻两端的电压不变。

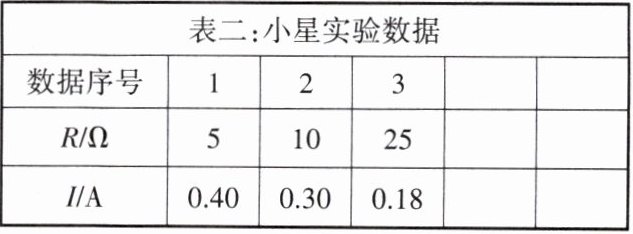

表二:小星实验数据
|数据序号|1|2|3|
|R/Ω|5|10|25|
|I/A|0.40|0.30|0.18|

答案：
(1)如图（将滑动变阻器左下接线柱与定值电阻右接线柱相连）
(2)滑动变阻器断路
(3)2；左；将滑动变阻器的滑片移到最右端；反
交流：没有控制定值电阻两端的电压不变

1.(1704)对于欧姆定律导出公式$R= \frac{U}{I}$,下列说法中正确的是(D)。
A.导体电阻与电压成正比
B.导体电阻与电流成反比
C.当电压为零时,电阻也为零
D.电阻是导体本身的性质,与电压和电流无关

答案： D
