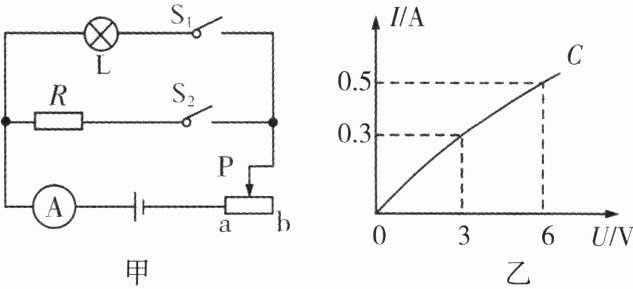

5.(1709)如图甲所示,电源电压不变,滑动变阻器标有“20 Ω 2 A”字样,灯L的额定电压为6 V,其I-U图像如图乙所示。当滑片P处于最右端,分别闭合开关$S_{1}和S_{2}$时,电路中的电流都为0.3 A,则下列说法中错误的是(C)。

A.电源电压为9 V
B.定值电阻R= 10 Ω
C.只闭合$S_{2}$,使电流表示数为0.5 A,再断开$S_{2}$,闭合$S_{1}$后,灯L能正常发光
D.只闭合$S_{1}$,移动滑片P,使灯L正常发光时,滑动变阻器接入电路的阻值为6 Ω

答案： C

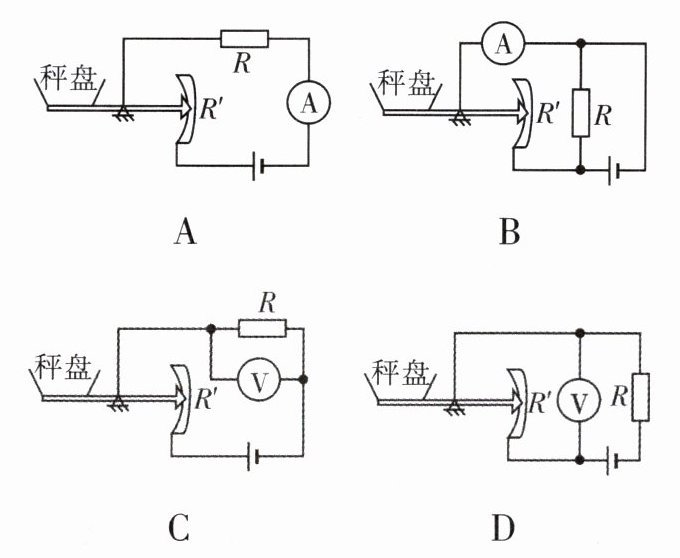

6.(1709)在物理实践活动中,某小组利用电流表和电压表设计了一个电子秤,当电子秤盘上所加重物越来越多时,电表示数越大,则符合要求的电路是(D)。

答案： D

7.(1704)德国物理学家欧姆经过十年不懈的努力,发现了电流跟电压和电阻之间的定量关系,即欧姆定律。

答案： 欧姆；电流

8.(1705)如图所示,电源电压保持不变。当开关S闭合后,滑片P在滑动变阻器$R_{2}$的某两点之间滑动的过程中,电流表的示数变化范围是1~2 A。电压表的示数变化范围是4~8 V。则定值电阻$R_{1}=$4Ω,电源电压U=12V。

答案： 4；12

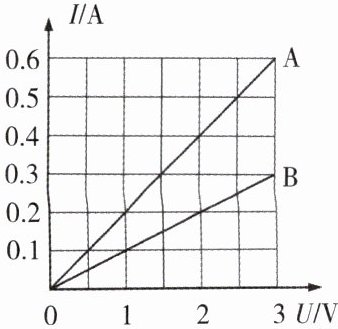

9.(1705)如图所示为电阻A和B的I-U图像。若将A、B串联接入某电源两端,则闭合开关后,它们两端的电压$U_{A}$、$U_{B}$之比是1:2;若将A、B并联接入电源两端,闭合开关后,测得干路电流为0.6 A,则电源电压是2V。

答案： 1:2；2
