《2025年学习指要九年级物理全一册人教版》

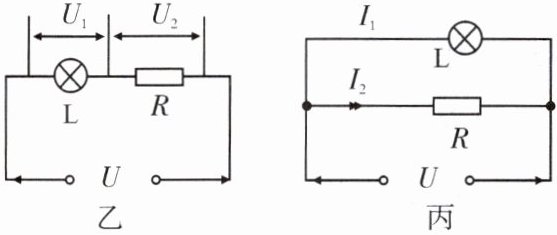

(1709,1710)(南京阶段练习)如图所示,图甲是灯泡L和定值电阻R的I-U图像,将L和R先后以乙、丙图两种方式连在一电源上,若乙图中$U_1:U_2= a$,丙图中$I_1:I_2= b$,则下列选项中不正确的是(D)。



A.$a＞1$
B.$b＜1$
C.$a＜\frac{1}{b}$
D.$ab= 1$

答案： D

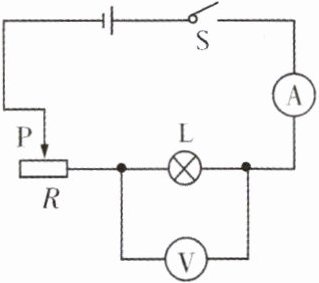

1.(1706)用如图所示的方案测量小灯泡的电阻,实验中需要收集的信息是(A)。

A.电压表示数和电流表示数
B.电源电压和变阻器的最大阻值
C.电流表示数和变阻器的最大阻值
D.电压表示数和变阻器的最大阻值

答案： A

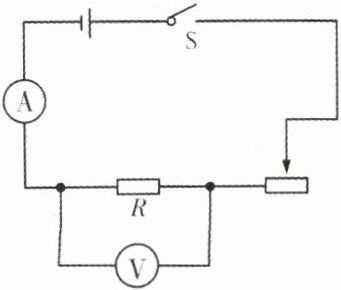

2.(1703,1706)如图所示是“伏安法测电阻”的实验电路图。以下关于该实验的总结正确的是(A)。


A.实验应多次测量取平均值,是为了减少误差
B.实验只需记录一组电压和电流,求出电阻即可
C.测小灯泡电阻也需要多次测量求平均值
D.滑动变阻器的作用是改变电源电压

答案： A

3.(1706)有两个阻值不同的定值电阻R_{1}、R_{2},它们的电流随电压变化的I-U图像如图所示。如果R_{1}、R_{2}串联后的总电阻为R_{串},并联后的总电阻为R_{并},则下列判断错误的是(C)。

A.$R_{1}＞R_{2}$
B.$R_{并}$的图像在Ⅲ区域
C.$R_{串}$的图像在Ⅱ区域
D.$R_{串}$的图像在Ⅰ区域

答案： C

4.(1703)在“测量小灯泡正常发光时的电阻”的实验中,关于四位同学遇到的一些问题,下列说法不正确的是(C)。
A.小刚连接完电路的最后一根导线小灯泡就亮了,是因为他连接电路时开关是闭合的
B.小强连接完电路闭合开关后小灯泡不亮,可能是因为滑动变阻器的阻值调到了最大
C.小丽发现小灯泡在不同电压下测得的电阻值均不相同,有可能是由测量误差导致的
D.小梅要判断小灯泡是否正常发光,应在调节滑动变阻器的同时仔细观察电压表示数是否达到额定电压

答案： C
