《2025年学习指要九年级物理全一册人教版》

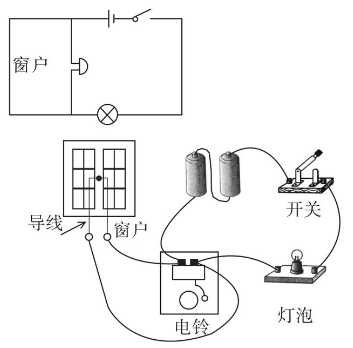

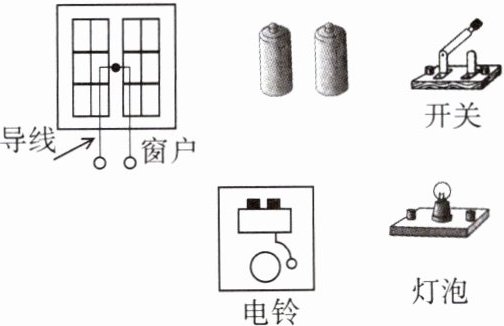

6.(1512)请用两节电池、一只灯、一个开关、一个电铃和若干细导线,设计一个家庭门窗报警电路。要求:闭合开关后,灯亮铃不响;当有人推开窗户时,两扇窗户间的导线断开,电铃便会响起来,从而报警。请按要求在虚线框中画出电路图,并连接实物图。

答案：

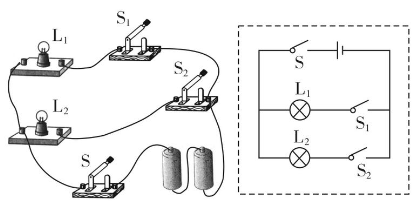

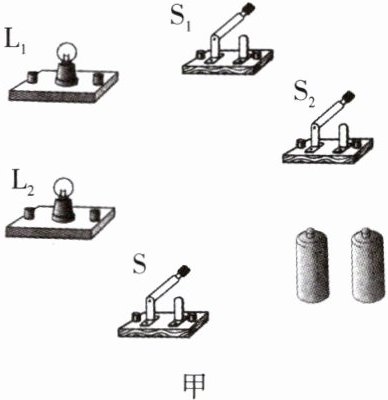

7.(1512)在如图甲所示的电路中,请用笔画线代替导线按要求将电路连接完整。并在虚线框内完成对应的电路图。(要求$:L_1$与$L_2$并联,S控制整个电路$,S_1$控制$L_1,S_2$控制$L_2,$导线不能交叉)。

答案：

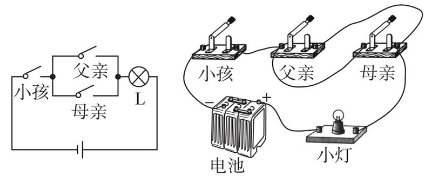

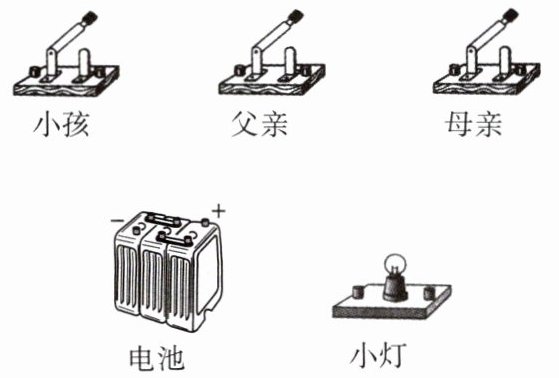

8.(1512)父、母、小孩要用投票方式决定是否去洪崖洞玩,如果小孩要去,且父母中至少有一位要去,则他们就去。请用3个开关(开关闭合表示要去)、1个蓄电池和1只小灯泡及若干导线设计一个表决器,灯泡亮就表示他们去。在虚线框内画出电路图,并连接实物图。
______

答案：
