《2025年学习指要九年级物理全一册人教版》

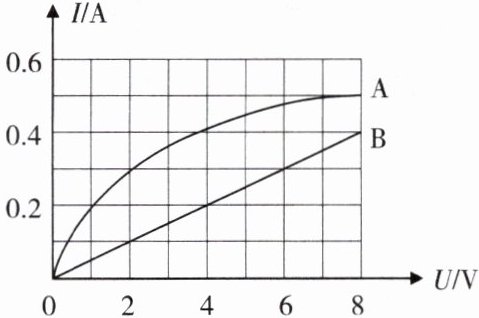

例2(1604)如图所示,A、B分别为小灯泡和定值电阻的I-U图像,将A、B并联接到电压为2 V的电源上时,电路的总电流为0.4A；将A、B串联接在电路中,电流为0.2 A时,电路的总电压为3V。

答案： 0.4；3

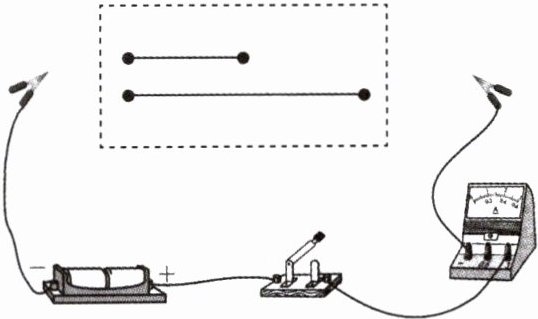

例3(1606)如图所示,小明用粗细相同的镍铬合金丝探究“影响电阻大小的因素”,据此下列说法中错误的是(C)。

A.该电路探究导体的电阻大小与导体长度是否有关
B.电流表的示数越大,说明接入合金丝的电阻越小
C.若增加一节干电池,则合金丝的电阻也增大
D.为了保护电路,可以在电路中串联一个小灯泡

答案： C

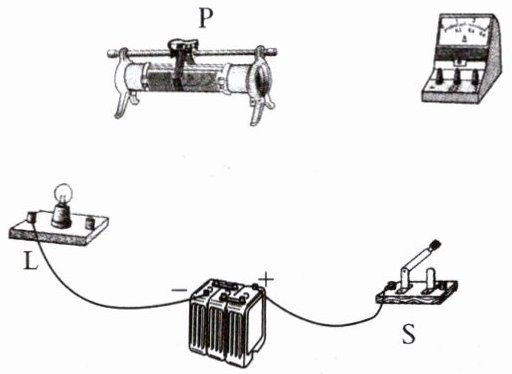

例4(1607)请按要求用笔画线代替导线完成如图所示的电路连接。要求：①闭合开关S后,小灯泡L发光；②向右移动滑动变阻器的滑片P时,电流表的示数变大,且灯泡L的亮度发生改变。(电流表测量范围选用小的)

答案： 1. 电源正极→开关右接线柱，开关左接线柱→电流表“0.6”接线柱；
2. 电流表“-”接线柱→滑动变阻器右下接线柱，滑动变阻器左上接线柱→灯泡左接线柱；
3. 灯泡右接线柱→电源负极。
（说明：滑动变阻器接“一上一下”接线柱，即右下和左上；电流表串联接入电路，选用0-0.6A量程，电流从正接线柱流入；电路为串联结构，确保滑片右移时接入电阻减小、电流增大。）

1.(1603)关于电流、电压和电阻,下列说法中正确的是(D)。
A.只要将导体连入电路,电路中就有电流
B.导体中通过的电流越大,它的电阻越小
C.有电流通过的小灯泡,其两端不一定有电压
D.定值电阻两端电压越大,通过它的电流就越大

答案： D
