9.(1602)(2023年怀化)如图所示的电路,请在虚线框里填上电表符号(选填“A”或“V”),使开关S闭合后,电阻$R_{1}$、$R_{2}$都可正常工作。

V
A
V
答案:
电流表在电路中相当于导线,电压表在电路中相当于开路。
要使电阻$R_1$、$R_2$都可正常工作,则与$R_1$串联的虚线框内应填电流表符号($A$),与$R_2$并联的虚线框内应填电压表符号($V$),最上面与电源并联的虚线框内应填电压表符号($V$)。
故虚线框内从左到右、从上到下依次填:$V$、$A$、$V$。
要使电阻$R_1$、$R_2$都可正常工作,则与$R_1$串联的虚线框内应填电流表符号($A$),与$R_2$并联的虚线框内应填电压表符号($V$),最上面与电源并联的虚线框内应填电压表符号($V$)。
故虚线框内从左到右、从上到下依次填:$V$、$A$、$V$。

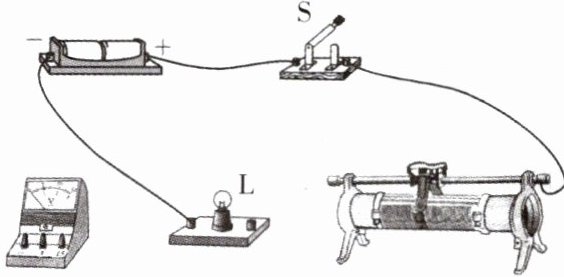

10.(1602,1608)如图所示,有三根导线尚未连接,请用笔画线补上。要求:电压表测小灯泡两端电压;闭合开关,向左移动滑动变阻器的滑片时,小灯泡变亮。

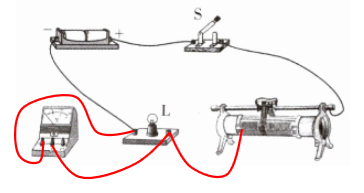

答案:
11.(1603)(2024年东营)某小组在“探究并联电路中电压的特点”实验中。

(1)如图甲,根据电路图,用笔画线表示导线,将实物连接起来。(答案:电压表选择$0$~$3V$量程,从电源正极出发经开关、灯泡$L_{2}$回到电源负极,将电压表并联在灯泡$L_{1}$两端。)
(2)连接电路时,开关处于

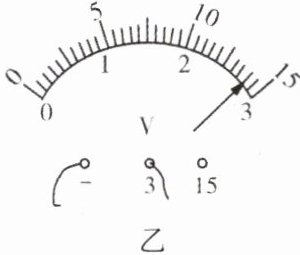

(3)正确连接好电路后,闭合开关,电压表的示数如图乙所示,为

(4)测得灯泡$L_{1}$两端电压后,再测得灯泡$L_{2}$两端电压和A、B两端电压,记录数据。改变两个小灯泡的规格,重复以上操作,其目的是
(5)评估交流环节,有同学提出:实验中连接完电路,闭合开关,发现电压表指针反向偏转,原因是
(1)如图甲,根据电路图,用笔画线表示导线,将实物连接起来。(答案:电压表选择$0$~$3V$量程,从电源正极出发经开关、灯泡$L_{2}$回到电源负极,将电压表并联在灯泡$L_{1}$两端。)
(2)连接电路时,开关处于
断开
状态。(3)正确连接好电路后,闭合开关,电压表的示数如图乙所示,为
2.8
V。(4)测得灯泡$L_{1}$两端电压后,再测得灯泡$L_{2}$两端电压和A、B两端电压,记录数据。改变两个小灯泡的规格,重复以上操作,其目的是
寻找普遍规律,避免实验结论的偶然性
。(5)评估交流环节,有同学提出:实验中连接完电路,闭合开关,发现电压表指针反向偏转,原因是
电压表的正、负接线柱接反了
。
答案:
(1) 电压表选择$0$~$3V$量程,从电源正极出发经开关、灯泡$L_{2}$回到电源负极,将电压表并联在灯泡$L_{1}$两端。
(2) 断开
(3) $2.8$
(4) 寻找普遍规律,避免实验结论的偶然性
(5) 电压表的正、负接线柱接反了
(1) 电压表选择$0$~$3V$量程,从电源正极出发经开关、灯泡$L_{2}$回到电源负极,将电压表并联在灯泡$L_{1}$两端。
(2) 断开
(3) $2.8$
(4) 寻找普遍规律,避免实验结论的偶然性
(5) 电压表的正、负接线柱接反了

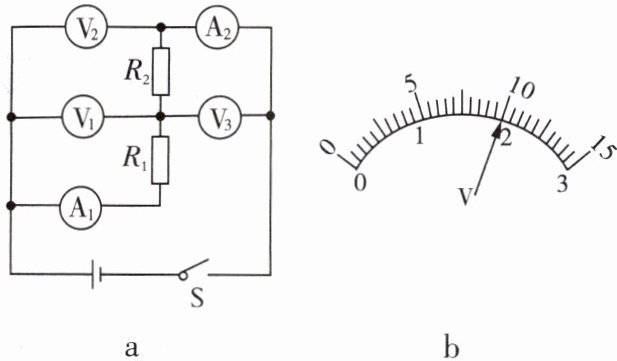

12.(1604)如图a所示电路中,当开关S闭合时,电流表$A_{1}$的示数为0.3 A,电压表$V_{1}$、$V_{2}$、$V_{3}的示数分别为U_{1}$、$U_{2}$、$U_{3}$,已知五只电表的读数均不为零,其中$V_{1}$、$V_{2}$两个电压表指针偏转均为图b所示。求:
(1)通过$R_{2}的电流和电流表A_{2}$的示数;
(2)电压表$V_{1}$、$V_{2}$、$V_{3}$的示数;
(3)$R_{1}$两端的电压。

(1)通过$R_{2}的电流和电流表A_{2}$的示数;
(2)电压表$V_{1}$、$V_{2}$、$V_{3}$的示数;
(3)$R_{1}$两端的电压。
答案:
(1)因电路中R1与R2串联,串联电路电流处处相等,A1示数为0.3A,故通过R2的电流为0.3A,A2示数为0.3A。
(2)电压表V1、V2指针偏转角度相同,量程分别为0-3V(分度值0.1V)和0-15V(分度值0.5V),示数比为1:5。设小量程示数U小=2V,大量程示数U大=10V。串联电路总电压U=U小+U大=12V,故V3示数为12V。因此V1=2V,V2=10V,V3=12V。
(3)R1两端电压为V1示数,即2V。
(1)0.3 A;0.3 A
(2)2 V;10 V;12 V
(3)2 V
(1)因电路中R1与R2串联,串联电路电流处处相等,A1示数为0.3A,故通过R2的电流为0.3A,A2示数为0.3A。
(2)电压表V1、V2指针偏转角度相同,量程分别为0-3V(分度值0.1V)和0-15V(分度值0.5V),示数比为1:5。设小量程示数U小=2V,大量程示数U大=10V。串联电路总电压U=U小+U大=12V,故V3示数为12V。因此V1=2V,V2=10V,V3=12V。
(3)R1两端电压为V1示数,即2V。
(1)0.3 A;0.3 A
(2)2 V;10 V;12 V
(3)2 V
