《2025年学习指要九年级物理全一册人教版》

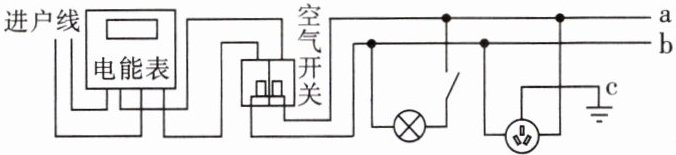

1.(1904,1905,1906)如图为某家庭电路示意图,关于该家庭电路,下列说法中正确的是(C)。


A.导线b是相线
B.电能表上计数器示数的单位是千瓦
C.空气开关跳闸,原因可能是电路中出现短路
D.正确使用试电笔插入三孔插座的某一孔,氖管灯不亮,该孔一定接中性线

答案： C

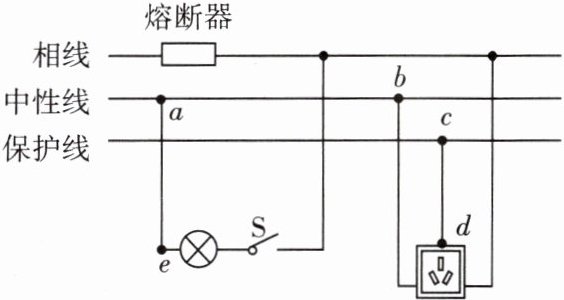

2.(1904,1905,1908)如图所示是小郭同学家的部分电路。则下列说法中正确的是(C)。


A.若cd间断路,则接入插座的用电器还能工作,只是存在安全隐患
B.控制灯L的开关应该接在中性线上
C.若ab间断路,闭合开关S,灯泡L不能发光
D.在使用试电笔检测相线与中性线时,要触摸试电笔金属体笔尖

答案： C

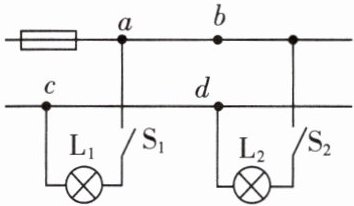

3.(1909)【科学推理】家庭电路的部分电路图如图所示(电路连接正确),只闭合开关$S_1,$灯$L_1$正常发光,再闭合开关$S_2,$灯$L_1$立刻熄灭$,L_2$也不发光,检查发现熔丝熔断,则故障原因可能是(C)。


A.灯$L_1$短路
B.灯$L_1$断路
C.灯$L_2$短路
D.灯$L_2$断路

答案： C

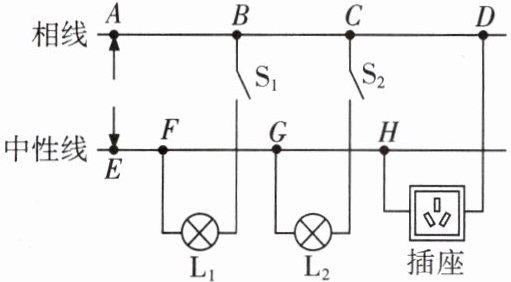

4.(1907,1909)(2024年山东)如图所示是小明家新房中的部分电路,存在的问题是______。问题解决后,闭合开关$S_1、$$S_2,$电灯$L_1$正常发光,但$L_2$仍然不亮。将一把新买的电热水壶插入三孔插座,电热水壶也不能工作。把试电笔分别插入三孔插座的左、右孔,氖管均能发光,则可以判断出电路的故障是______。

答案： 开关S₂接在中性线上；中性线在F、G之间断路

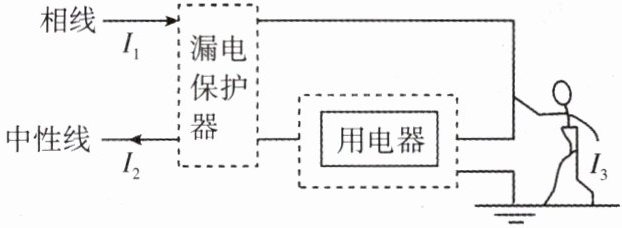

【物理学与工程实践】漏电保护器是在用电器发生漏电故障或人体触电时的保护装置,如图所示,未发生漏电时$,I_1= I_2。$如果电路中某处发生漏电,即有电流$I_3$通过其他路径流入大地而使$I_2＜I_1,$当$I_1$与$I_2$的差值大于一定值时,漏电保护器会快速自动切断电路,此时的值称为动作电流。
(1)漏电保护器实际上是一个差动电流互感器。
(2)站在地面上的人不小心接触相线,若其身体连接大地的总电阻为2200Ω。请通过计算说明,由此造成的$I_1$与$I_2$的差值：100mA。

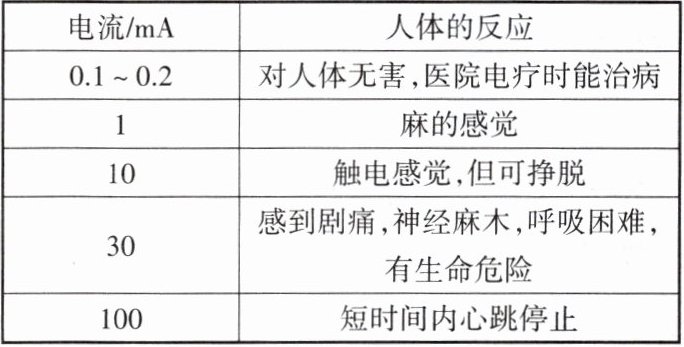

(3)在家庭电路的干路上都安装了漏电保护器,以保证人们安全稳定地用电,漏电保护器动作电流有10mA、30mA、50mA、100mA等不同型号,通过人体的电流值与相应的人体反应如下表所示。
|电流/mA|人体的反应|
|0.1~0.2|对人体无害,医院电疗时能治病|
|1|麻的感觉|
|10|触电感觉,但可挣脱|
|30|感到剧痛,神经麻木,呼吸困难,有生命危险|
|100|短时间内心跳停止|

请简单说明家庭电路里为什么常选择动作电流为30mA这种型号的漏电保护器。答：根据表格，30mA的电流会导致人体感到剧痛，神经麻木，呼吸困难，有生命危险。选择30mA的漏电保护器可以在电流达到危险水平之前迅速切断电路，保护人身安全。

答案：
(1) 漏电保护器实际上是一个差动电流互感器。
(2) 计算$I_1$与$I_2$的差值：
相线电压$U = 220V$
人体电阻$R = 2200Ω$
根据欧姆定律，电流$I_3 = U / R = 220V / 2200Ω = 0.1A = 100mA$
未发生漏电时，$I_1 = I_2$
发生漏电时，$I_2 = I_1 - I_3$
因此，$I_1$与$I_2$的差值为$I_3 = 100mA$
(3) 选择动作电流为30mA这种型号的漏电保护器的原因是：
根据表格，30mA的电流会导致人体感到剧痛，神经麻木，呼吸困难，有生命危险。选择30mA的漏电保护器可以在电流达到危险水平之前迅速切断电路，保护人身安全。
