《2025年学习指要九年级物理全一册人教版》

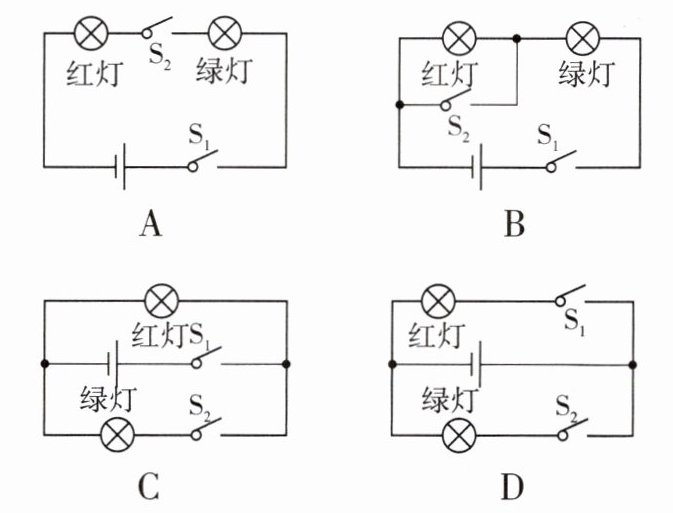

5.(1512)某交通路口指示车辆通行的信号灯由红灯和绿灯组成,红灯停,绿灯行,以下是红、绿灯工作时的电路简图。你认为正确的是(C)。

答案： C

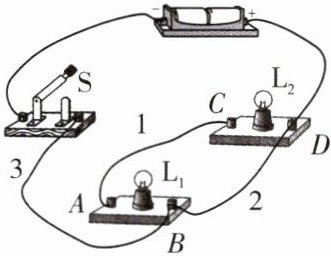

6.(1512)如图所示的电路中,$L_{1}和L_{2}$是两个完全相同的小灯泡,下列说法中正确的是(D)。

A.闭合开关S,小灯泡$L_{1}$、$L_{2}$都能发光
B.闭合开关S,小灯泡$L_{1}$能发光
C.要使小灯泡$L_{1}$、$L_{2}$串联,可去掉AC之间的导线1
D.要使小灯泡$L_{1}$、$L_{2}$并联,可将导线3与接线柱B连接的一端改接到接线柱C上

答案： D

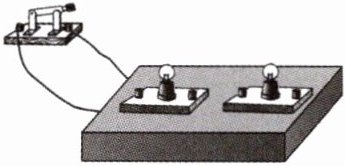

7.(1508,1511)如图所示,纸盒外有两只小灯泡和一个开关,闭合开关两灯都亮,断开开关两灯都不亮。下列判断正确的是(B)。

A.盒内一定有两节电池
B.盒内一定有电源供电
C.两只灯泡一定是串联关系
D.两只灯泡一定是并联关系

答案： B

1.(1511)一个开关同时控制两盏灯泡的亮与灭,则这两盏灯泡(C)。
A.一定串联
B.一定并联
C.串联或并联都可以
D.以上说法都不对

答案： C

2.(1511)(2023年四川改编)在如图所示的电路中,下列说法不正确的是(A)。

A.闭合开关$S_{1}$、$S_{2}$、$S_{3}$时,两灯都亮
B.只闭合开关$S_{1}$、$S_{2}$时,只有灯$L_{1}$亮
C.只闭合开关$S_{2}$、$S_{3}$时,只有灯$L_{2}$亮
D.只闭合开关$S_{1}$、$S_{3}$时,$L_{1}$、$L_{2}$并联

答案： A

3.(1511)(2023年江苏改编)【创新实验】如图,在桌面上将开关、灯泡和电源等连接好制成一套简易有线信息发送器。小李、小红分别在不透光挡板(图中未画出)两侧,通过控制灯泡闪烁次数和长短来向对方发送信息,图中虚线表示可固定挡板的位置。则(B)。

A.挡板沿$AA'$固定,灯泡$L_{1}显示操控开关S_{1}$的人所发信息
B.挡板沿$AA'$固定,灯泡$L_{1}显示操控开关S_{2}$的人所发信息
C.挡板沿$BB'$固定,灯泡$L_{2}显示操控开关S_{1}$的人所发信息
D.挡板沿$BB'$固定,灯泡$L_{2}显示操控开关S_{2}$的人所发信息

答案： 【解析】：由题可知，若挡板沿$AA'$固定，开关$S_{1}$控制灯泡$L_{1}$，开关$S_{2}$控制灯泡$L_{2}$，由于$S_{1}$、$L_{1}$与$S_{2}$、$L_{2}$在挡板两侧，所以$S_{1}$控制$L_{1}$的信息不能被挡板另一侧的人看到，$S_{2}$控制$L_{2}$的信息也不能被挡板另一侧的人看到，即若挡板沿$AA'$固定，灯泡$L_{2}$显示操控开关$S_{2}$的人所发信息，灯泡$L_{1}$显示操控开关$S_{1}$的人所发信息；若挡板沿$BB'$固定，开关$S_{1}$控制灯泡$L_{1}$，开关$S_{2}$控制灯泡$L_{2}$，$S_{1}$、$L_{1}$与$S_{2}$、$L_{2}$在挡板两侧，$S_{1}$控制$L_{1}$的信息能被挡板另一侧的人看到，$S_{2}$控制$L_{2}$的信息也能被挡板另一侧的人看到，即若挡板沿$BB'$固定，灯泡$L_{1}$显示操控开关$S_{1}$的人所发信息，灯泡$L_{2}$显示操控开关$S_{2}$的人所发信息。
【答案】：B
