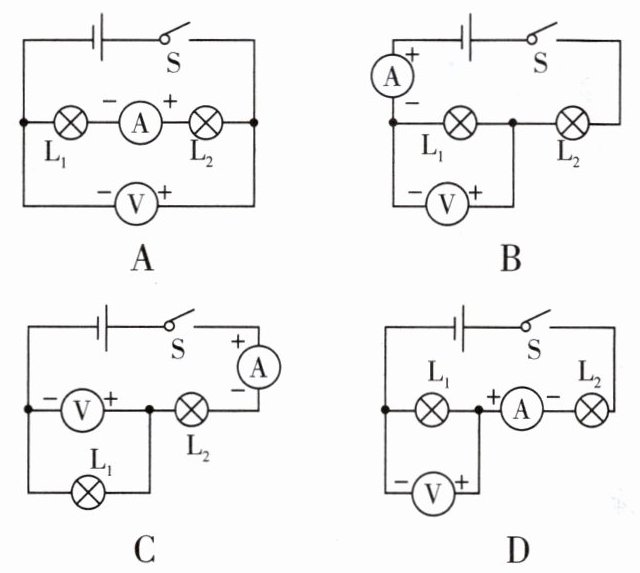

4.(1602)用电流表测通过灯$L_2$的电流,用电压表测灯$L_1$两端电压,图中电路图正确的是(C)。

答案： C

5.(1601)生活中常用干电池作为电源,它是提供电压的装置;电冰箱内的压缩机和灯都能够独立工作,互不影响,则压缩机和灯之间的连接方式是并联(选填“串联”或“并联”)。

答案： 电源；并联

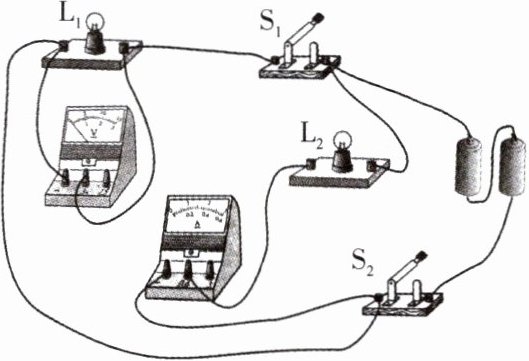

6.(1602)如图所示,请用笔画线代替导线按要求完成电路连接。要求:灯$L_1、$$L_2$串联,电压表只测量$L_1$两端的电压,不考虑电压表测量范围的选择,导线不交叉。

答案：

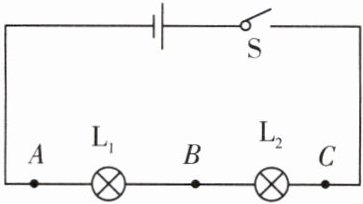

1.(1602)如图所示电路中,已知电源电压为$6 V,L_1、$$L_2$为两个不同规格的小灯泡,当开关S闭合后两灯都不亮。用电压表进行测量时,测得AB两点之间的电压为零,BC两点之间的电压为6 V,则故障原因可能是(C)。


A.开关S接触不良
B.灯泡$L_1$的灯丝断了
C.灯泡$L_1$的灯丝断了
D.灯泡$L_2$被短接

答案： C

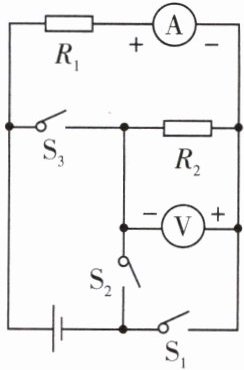

2.(1602)如图所示电路中,当只闭合开关$S_2$时,电流表、电压表均正常工作,则下列说法中正确的是(C)。

A.只闭合开关$S_2$时$,R_1$和$R_2$并联,电压表测$R_2$两端电压
B.只闭合开关$S_1$和$S_2$时,电压表示数不为零
C.同时闭合开关$S_2$和$S_3$时,电路将发生短路
D.只闭合开关$S_1$和$S_3$时,电压表示数为电源电压,且电压表正负接线柱连接正确

答案： C

3.(1602)(2024年眉山改编)如图所示电路,闭合开关$S_1、$$S_2,$小灯泡$L_1$和$L_2$均正常发光,电流表和电压表均有示数。下列关于电路分析错误的是(D)。

A.小灯泡$L_1$和$L_2$并联
B.电流表测量小灯泡$L_2$的电流
C.若只断开$S_1,$小灯泡$L_1$熄灭$,L_2$正常发光
D.若灯$L_1$突然熄灭,是因为电压表发生断路

答案： D
